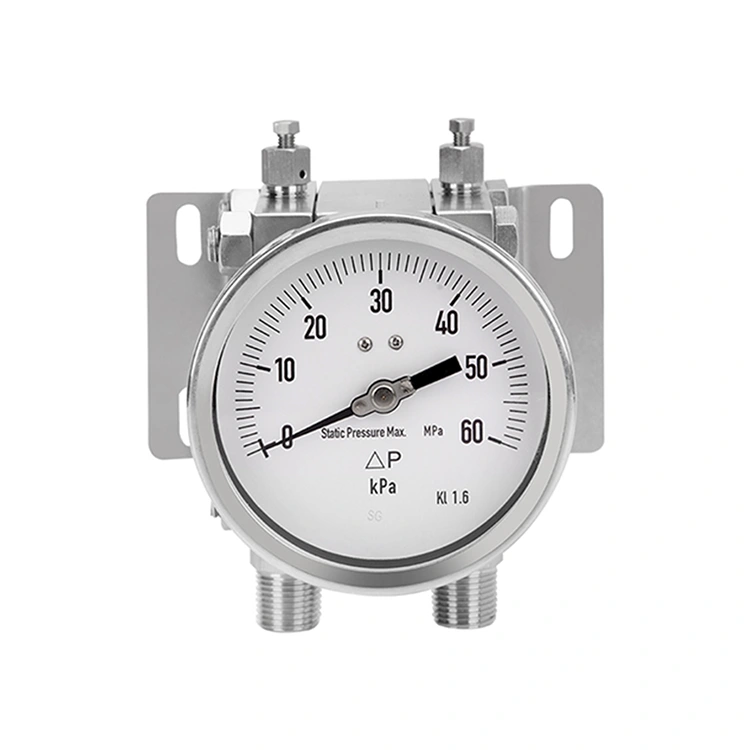

All Metal Media Chamber poskytuje vynikající odolnost vůči korozi a vysokotlakým podmínkám, takže je ideální pro širokou škálu procesních aplikací. Diferenční tlakoměr přesně měří rozdíl tlaku mezi dvěma body a nabízí přesné údaje, které jsou klíčové pro řízení a monitorování procesu.
S modelem DP73 získáte všestranné a spolehlivé řešení, které splňuje vysoké standardy zpracovatelského průmyslu. Jeho celokovová konstrukce zajišťuje dlouhotrvající výkon, zatímco jeho možnosti přesného měření poskytují přesnost, kterou potřebujete k udržení optimálních podmínek procesu.
Ať už působíte v chemickém, petrochemickém, farmaceutickém nebo potravinářském a nápojovém průmyslu, náš diferenciální tlakoměr All Metal Media Chamber, model DP73, je vaším důvěryhodným partnerem pro řízení a monitorování procesů. Důvěřujte nám kvalitou, spolehlivostí a přesností ve vašich procesních aplikacích.
● Pro plynná a kapalná agresivní média, která nejsou vysoce viskózní nebo nekrystalizující, také v agresivním prostředí
● Monitorování a řízení čerpadla
● Monitorování filtru
● Měření hladiny na uzavřených nádobách

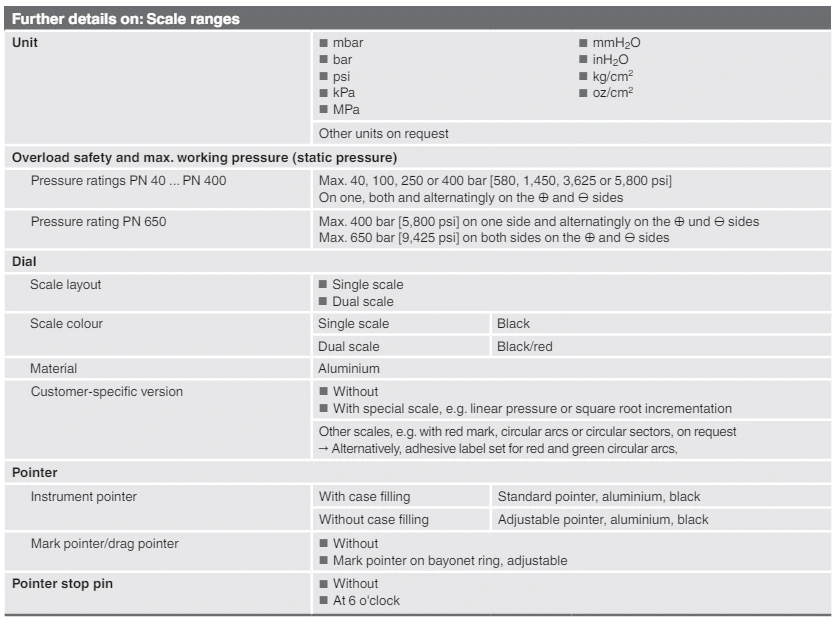

● Rozsah měření diferenčního tlaku od -1 ... +30 bar [-14,5 ... 435 psi] do 0 ... 40 bar [0 ... 580 psi]
● Vysoký pracovní tlak (statický tlak) a vysoká bezpečnost proti přetížení, volitelný 40 bar [580 psi], 100 bar [1 450 psi], 250 bar [3 625 psi], 400 bar [5 800 psi] a 650 bar [9 425 psi]
● Převodová kapalina v měřicí komoře tlumí indikátor při velkých změnách rychlosti tlaku
● Model DP73M: Verze Monel

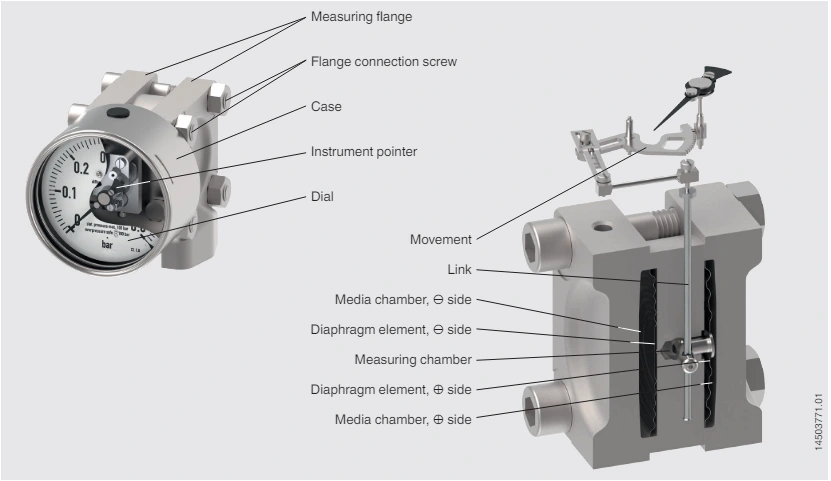

■ Tlaky p1 a p2 působí na ⊕ a ⊖ strany měřicí komory.
■ Komory média jsou odděleny od převodové kapaliny naplněné měřicí komory vždy jedním membránovým prvkem.
■ Rozdíl tlaků mezi stranami ⊕ a ⊖ vychyluje membránu na straně ⊕ a vytlačuje převodovou kapalinu.
■ Vychýlení se přenáší na pohyb pomocí táhla.
■ Pohyb převede vychýlení na rotaci ukazatele. Bezpečnost proti přetížení Díky odběrným místům s kovovým sedlem pro membránové prvky může přístroj odolat extrémně vysokým pracovním tlakům s tlaky PN 40 ... PN 650 (40 ... 650 bar [580 ... 9 425 psi] ).
Norma
|
Design
|
EN837-3 Membránové a kapslové tlakoměry, rozměry, metrologie, požadavky a zkoušení
OD 16003 Tlakoměry pro diferenční tlak |
|
Jmenovitá velikost (mm) |
100, 160 |
|
Okno |
Laminované bezpečnostní sklo |
|
Místo připojení |
Spodní držák (radiální) Další místa připojení na vyžádání |
|
Věc
|
Design Bezpečnostní úroveň „S1“ podle EN 837-1: S vyfukovacím zařízením
Materiál Nerezová ocel 1.4404 (316L) Nerezová ocel 1.4571 (316Ti) |
|
Plnění pouzdra
|
■ Bez ■ Směs glycerinu a vody ■ Silikonový olej Nástroje s náplní pouzdra s kompenzačním ventilem k odvzdušňovacímu pouzdru. |
|
Odvzdušnění mediálních komor
|
Rozpětí ≤ 0,25 baru [3,63 psi] S odvětráním
Rozpětí > 0,25 baru [3,63 psi] ■ Bez ■ S odvětráním |
| Hnutí |
Nerez |
|
Měřicí prvek |
Typ měřicího prvku 2 membránové prvky s převodovou kapalinou |
|
Materiál |
Membránový prvek Rozpětí ≤ 0,25 baru [3,63 psi] ■ Nerezová ocel 316L ■ Hastelloy C276
Rozpětí > 0,25 baru [3,63 psi] ■ Nerezová ocel 316L / slitina NiCr (Inconel) ■ Hastelloy C276 |
|
Specifikace přesnosti |
Třída přesnosti ■ 1.6 ■ 2.5 ■ 1.0 (vyžadován test aplikace) |
|
Nastavení nulového bodu |
Nástroje s pouzdrovou výplní ■ Bez ■ Externí nastavení
Nástroje bez pouzdra ■ Bez ■ Nastavení pomocí nastavitelného ukazatele |
|

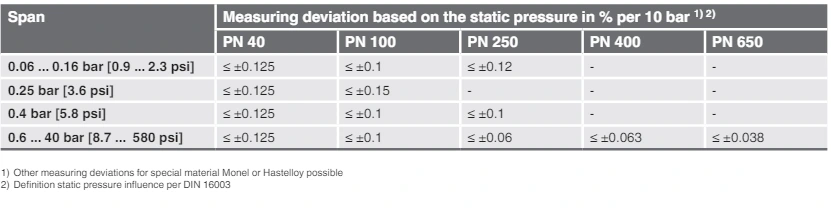

Vliv statického tlaku |
V závislosti na rozsahu stupnice a jmenovitém tlaku |
|
Chyba teploty |
Při odchylce od referenčních podmínek na měřicím systému: ≤ ±0,5 % na 10 °C [≤ ±0,5 % na 18 °F] plné hodnoty stupnice |
|
Referenční podmínky |
Okolní teplota +20 °C [+68 °F] |
Vliv statického tlaku

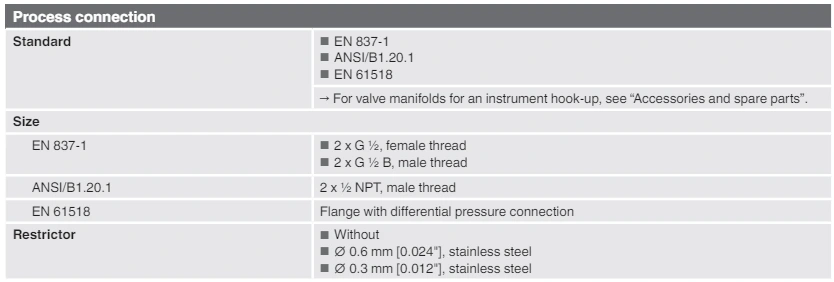

Další procesní připojení na vyžádání
|
Materiál
|
Měřicí příruby s procesním připojením ■ Nerezová ocel 316L ■ Hastelloy C276 |
|
Těsnění |
FPM/FKM |
|
Odvzdušnění mediálních komor |
■ Nerezová ocel 316L ■ Hastelloy C276 |
|
Membránový prvek |
■ Nerezová ocel 316L ■ Hastelloy C276 |

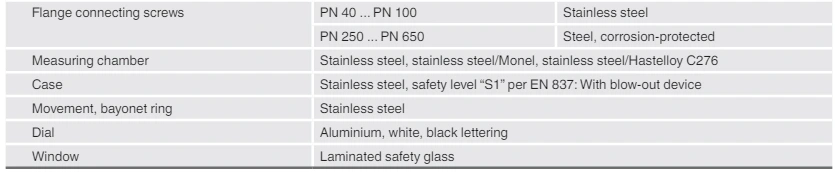

Materiál (v kontaktu s okolím)
Jiné verze
■ Bez oleje a tuku
■ Pro kyslík, bez oleje a tuku
■ Pro vodík
■ Bez silikonu
■ Podle NACE MR 0175 / ISO 15156, použití v prostředích obsahujících H₂S při těžbě ropy a plynu
■ Podle NACE 2) MR 0103 / ISO 17945, kovy odolné vůči praskání sulfidovým namáháním
■ S pojistkou plamene před deflagrací 3) pro připojení k zóně 0 (EPL Ga)
■ Diferenční tlakoměr se spínacími kontakty, vysoká bezpečnost proti přetížení,
■ Diferenční tlakoměr s elektrickým výstupním signálem, vysoká bezpečnost proti přetížení
