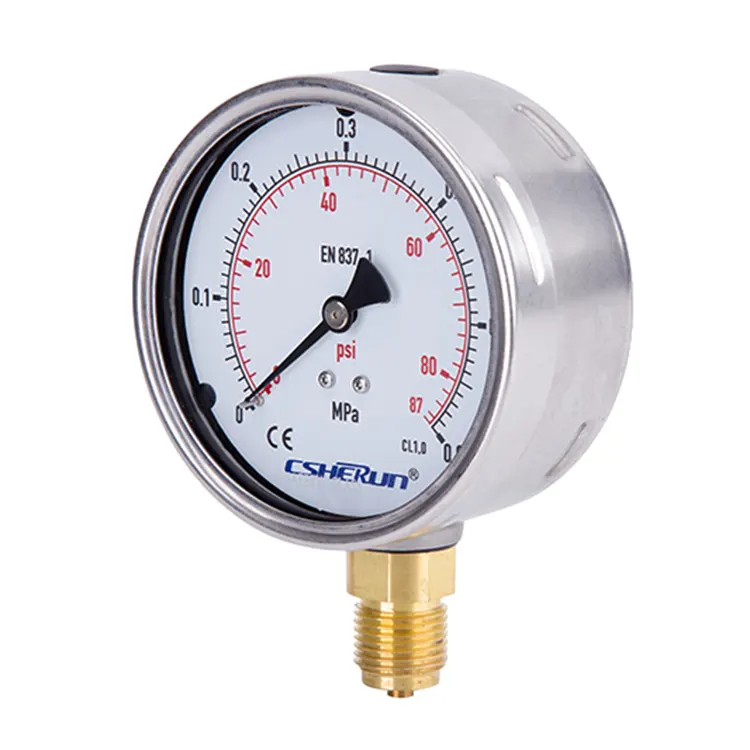

Sofistikovaný Liquid Filling Pressure Gauge, vyrobený v Číně, se primárně používá pro měření tlaku plynu se schopností vyhodnotit mikrotlak a poskytnout určitý stupeň ochrany proti přetlaku. Toto měřidlo, vyrobené ze slitiny mědi a zapouzdřené v robustní nerezové oceli, zajišťuje přesnost a odolnost.
CSHERUN Liquid Filling Pressure Gauge, vyrobený v Číně, je navržen pro použití s plynnými a kapalnými médii, která nejsou vysoce viskózní, nekrystalizují a nezpůsobují korozi slitin mědi. Při měření plynu nebo páry je důležité dodržovat tabulku "Kritéria výběru podle EN 837-2", aby byla zajištěna kompatibilita a přesnost.
Pro větší pohodlí nabízí CSHERUN možnost upravit označení číselníku podle vašich specifických potřeb. Na požádání můžeme také vytisknout logo vaší společnosti na číselník a poskytnout tak personalizovaný dotek vašeho tlakoměru plnění kapalin.
● Odolné vůči vibracím a nárazům
● Vhodné pro silné vibrace a vysoké dynamické tlakové zatížení
● Vhodné pro všechna plynná a kapalná média, která neblokují tlakový systém ani nenapadají součásti ze slitiny mědi
● Delší životnost díky menší ochraně proti opotřebení a korozi měřicího systému
● Hydraulika
● Kompresory, stavba lodí
● Lékařské inženýrství
● Spolehlivé a nákladově efektivní
● K dispozici jsou různé přizpůsobené verze
● Pro plynná a kapalná média, která nejsou vysoce viskózní, nekrystalizují a nenapadají slitiny mědi.
● ！Pro měření plynu nebo páry musí být tato měřidla použita v souladu s tabulkou “Výběrová kritéria podle EN 837-2”.
|
Maximální hodnota na stupnici tlakoměru (bar) |
≤25 |
＜25 až ≤600 |
＜600 až ≤1000 |
|
Počet tlakových cyklů |
120 000 |
100 000 |
30 000 |
|
Design |
EN837-1 |
|
|
Jmenovitý rozměr v mm |
63, 100, 160 |
|
|
Třída přesnosti (podle EN837-1) |
63mm ：Cl1.6 100, 160 mm: Cl1,0 |
|
|
Rozsahy měření
|
-1 … 0 bar až -1 … 15 bar 0 ... 0,6 bar až 0 ... 1 000 bar |
|
|
Oblast použití
|
Stabilní: ≤600 bar plná hodnota rozsahu ＞600 barů 3/4 X plného rozsahu
Dynamické zatížení: ≤600 bar 0,9 x hodnota plného rozsahu ＞600 barů 2/3 X plného rozsahu
Krátká doba: ≤600 bar 1,3 x hodnota plného rozsahu ＞600 bar plná hodnota rozsahu |
|
|
Rozsah provozních teplot |
Prostředí: -20 ... +60 ℃ Střední: maximálně +60 ℃ |
|
|
Teplotní výkon |
Když se teplota měřicího systému odchyluje od referenční teploty (+20°C): max.±0,4%/10k rozpětí |
|
|
Stupeň ochrany |
IP65 (EN 60529) |
|
|
Procesní spojení |
Slitina mědi G1/2B – velikost klíče SW22 |
|
Místo připojení
|
Spodní montáž Dolní zadní držák Středový zadní držák (pouze pro NS63) |
|
Přítlačný prvek |
Slitina mědi ≤ 60 barů typu „C“ ＞60 bar spirální trubice |
|
Hnutí |
Slitina mědi |
|
Vytáčení
|
hliník, bílá, Označení číselníku černá a červená |
|
Ukazatel |
Hliník, černá |
|
Věc |
Nerezová ocel 304 s vyfukováním |
|
Luneta bajonetového typu |
Nerezová ocel 304 |
|
Okno |
Bezpečnostní sklo |
|
Plnicí kapalina |
Glycerin (99,5 %), silikonový olej (volitelné) |
■ Jiné procesní připojení, připojovací závit může být PT, NPT, BSPT atd.
■ Speciální váhy
■ Obraz pro montáž na panel
■ Upevnění se 3 otvory, rámeček pro montáž na panel
■ Další speciální verze
