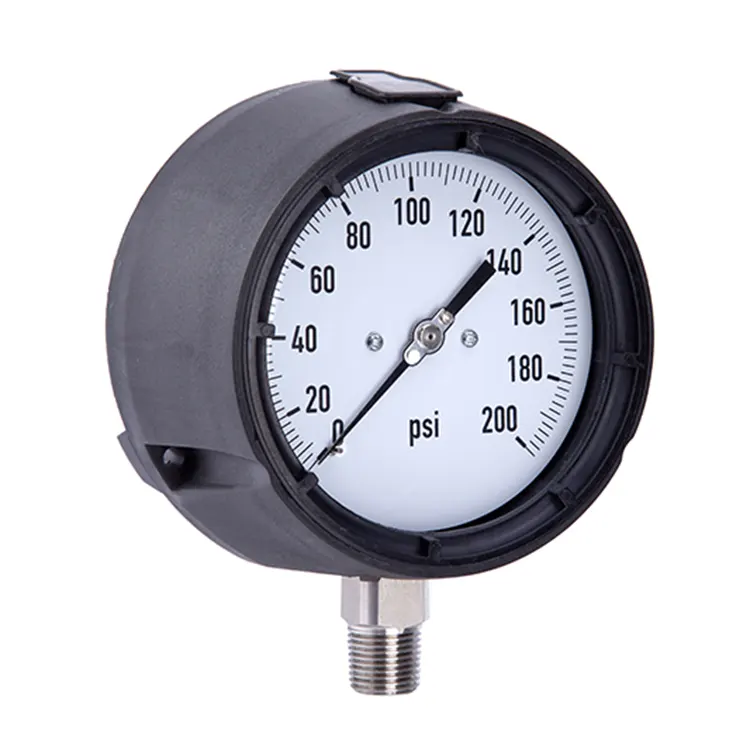

Pokročilý Process Pressure Gauge, vyráběný v Číně, se primárně používá pro měření tlaku plynu a nabízí možnosti pro měření mikrotlaku a do určité míry ochranu proti přetlaku. Toto měřidlo, vyrobené z nerezové oceli a umístěné ve fenolických materiálech pouzdra, se může pochlubit výjimečnou stabilitou zátěžového cyklu a odolností proti nárazům.
Bezpečnostní verze procesního tlakoměru se vyznačuje pevnou přepážkou navrženou v souladu s požadavky a zkušebními podmínkami ASME B 40.100. Navíc obsahuje výplň pouzdra, aby odolala vysokému dynamickému tlakovému zatížení a vibracím, díky čemuž je vhodná pro širokou škálu aplikací. Rozsah stupnice je od 0 do 10 psi až do 0 až 30 000 psi [0 až 0,6 bar až 0 až 2 000 bar], což poskytuje všestrannost pro různé potřeby měření tlaku.
Procesní tlakoměr CSHERUN je ideální pro aplikace zahrnující vysoce dynamické tlakové zatížení a vibrace. Je vhodný pro měření plynných a kapalných agresivních médií, která nejsou vysoce viskózní nebo nekrystalizující, a to i v drsném prostředí. Toto měřidlo vyniká ve zpracovatelském průmyslu, včetně stavby zařízení, chemického a petrochemického průmyslu, elektráren, těžby, v prostředí na pevnině i na moři a v environmentální technologii. Navíc se dobře hodí pro strojírenství a všeobecnou stavbu zařízení.
● Pro aplikace s vysoce dynamickým tlakovým zatížením a vibracemi
● Pro plynná a kapalná agresivní média, která nejsou vysoce viskózní nebo nekrystalizující, také v agresivním prostředí
● Procesní průmysl: Stavba rostlin, chemický průmysl, petrochemický průmysl, elektrárny, těžba, on-/offshore a environmentální technologie
● Výroba strojů a všeobecná stavba závodů
● Vynikající stabilita zátěžového cyklu a odolnost proti nárazům
● Bezpečnostní verze s pevnou přepážkou navrženou v souladu s požadavky a zkušebními podmínkami ASME B 40.100
● S pouzdrem pro aplikace s vysokým dynamickým tlakovým zatížením a vibracemi
● Rozsah stupnice od 0 … 10 do 0 … 30 000 psi [0 ... 0,6 až 0 ... 2 000 bar]
|
Maximální hodnota na stupnici tlakoměru (bar) |
≤25 |
＜25 až ≤600 |
＜600 až ≤1000 |
|
Počet tlakových cyklů |
120 000 |
100 000 |
30 000 |
|
Design |
ASME B40.100 |
|
Jmenovitý rozměr v mm |
115, 160 |
|
Třída přesnosti |
±0,5 % < 1600 barů ±1 % >1600 barů |
|
Rozsahy měřítek |
0 … 0,06 až 0 … 2000 barů |
|
Omezení tlaku
|
Stálý: Plná hodnota Kolísající: 0,9 x hodnota plného rozsahu Krátká doba: 1,5násobek plné hodnoty |
|
Přípustná teplota
|
Okolní: -40 … +60 °C (bez náplně) -20 … +60°C (Glycerinová náplň)
Střední: -20 … +100°C |
|
Teplotní efekt |
Při odchylce od referenčních podmínek na měřicím systému: ≤ ±0,4 % na 18 °F [≤ ±0,4 % na 10 °C] plné hodnoty |
|
Ochrana proti vniknutí podle normy IEC/EN 60529 |
IP54 IP65 |
|
Procesní spojení
|
Nerezová ocel 316L Monel, Hastelloy C (volitelné) 1/4NPT nebo 1/2NPT (samec) 1/4G nebo 1/2G (samec) |
|
Místo připojení |
Spodní mount Dolní zadní držák |
|
Prvek kapsle |
Nerezová ocel 316L |
|
Hnutí |
Nerez |
|
Vytáčení |
Hliník |
|
Ukazatel |
Hliník, černá |
|
Věc |
Termoplast, černý, s pevnou přepážkou a vyfukovanou zadní stranou |
|
Okno |
Plast |
|
Kroužek |
Závitová luneta |
■ Jiné procesní připojení
■ Montáž na membránová těsnění, viz recenze produktu membránová těsnění
■ Sada adaptéru pro montáž na panel
■ Okno: Přístrojové sklo nebo vrstvené bezpečnostní sklo
■ Rozvržení číselníku podle požadavků zákazníka
■ Výplň pouzdra silikonem
