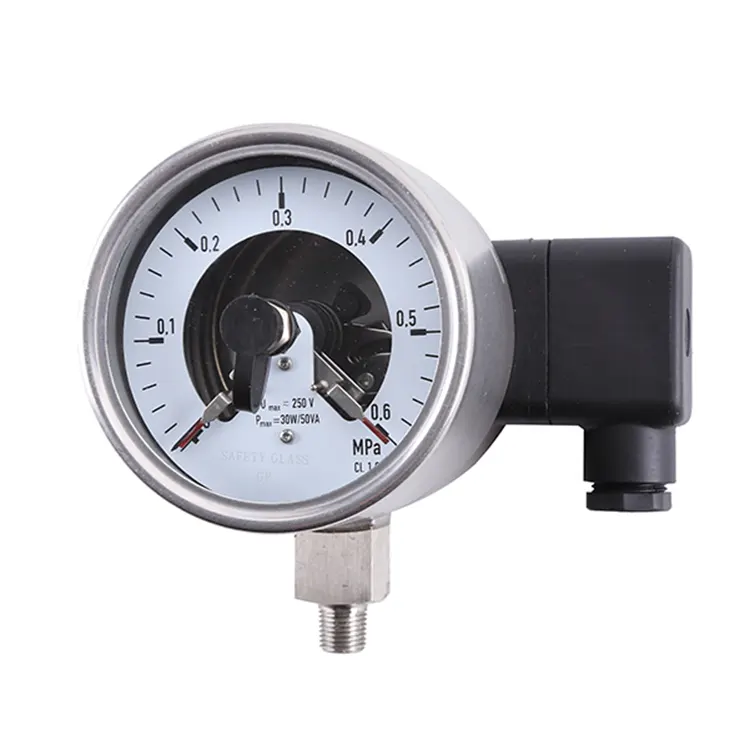

Můžete si být jisti, že si u nás zakoupíte přizpůsobený tlakoměr Bourdonovy trubky se spínacími kontakty. Těšíme se na spolupráci s vámi, pokud chcete vědět více, můžete se s námi nyní poradit, včas vám odpovíme! Nejmodernější tlakoměr Bourdonovy trubice se spínacími kontakty, vyrobený v Číně, se primárně používá pro měření tlaku plynu a nabízí možnosti pro měření mikrotlaku a přetlakovou ochranu ve stanoveném rozsahu. Toto měřidlo je vyrobeno z odolného pouzdra z nerezové oceli a zajišťuje robustnost a dlouhou životnost.
Náš tlakoměr Bourdon trubice se spínacími kontakty se může pochlubit až 4 spínacími kontakty na nástroj, díky čemuž je univerzální pro různé aplikace. Navíc je k dispozici s výplní pouzdra, aby vydržela vysoké dynamické tlakové zatížení nebo vibrace. Speciální verze zahrnují přístroje s indukčními kontakty vhodnými do prostředí s nebezpečím výbuchu, kontakty přizpůsobené pro aplikace PLC a volitelně dostupné v bezpečnostní verzi S3 podle norem EN 837.
● Řízení a regulace průmyslových procesů
● Monitorování zařízení a spínání okruhů
● Pro plynná a kapalná agresivní média, která nejsou vysoce viskózní nebo nekrystalizující, také v agresivním prostředí
● Chemický průmysl, petrochemický průmysl, elektrárny, hornictví, on-/offshore, environmentální technologie, strojírenství a všeobecná výstavba zařízení
● Až 4 spínací kontakty na nástroj
● K dispozici také s výplní pouzdra pro zatížení vysokým dynamickým tlakem nebo vibracemi Nástroje s indukčními kontakty pro použití v nebezpečných oblastech
● Přístroje s kontakty pro aplikace PLC
● Přístroje jsou volitelně dostupné v bezpečnostní verzi S3 podle EN 837
|
Design |
OD 16085 |
|
Jmenovitý rozměr v mm |
100, 160 |
|
Přesnost |
1.0 |
|
Rozsahy měřítek
|
0…0,6MPa až 0…160MPa k dispozici další jednotky (např. psi, kPa). nebo všechny ostatní ekvivalentní rozsahy vakua nebo kombinovaného tlaku a vakua |
|
Omezení tlaku |
Stálý: Hodnota plného rozsahu Kolísající: 0,9 x hodnota plného rozsahu Krátký čas: 1,3 x hodnota plného rozsahu |
|
Přípustná teplota |
Okolní prostředí: -20 … +60 °C
Střední: +200 °C [+392 °F] max. s nenaplněnými nástroji +100 °C [+212 °F] max. s plněnými nástroji |
|
Teplotní efekt |
Když se teplota měřicího systému odchyluje od referenční teploty (+20 °C): max. ±0,4 %/10 K plné hodnoty stupnice |
|
Ochrana proti vniknutí podle IEC/EN 60529 |
IP65 |
|
Procesní spojení |
SS316L ■ G ½ B ■ ½ NPT ■ M20 x 1,5 ostatní na vyžádání |
|
Místo připojení |

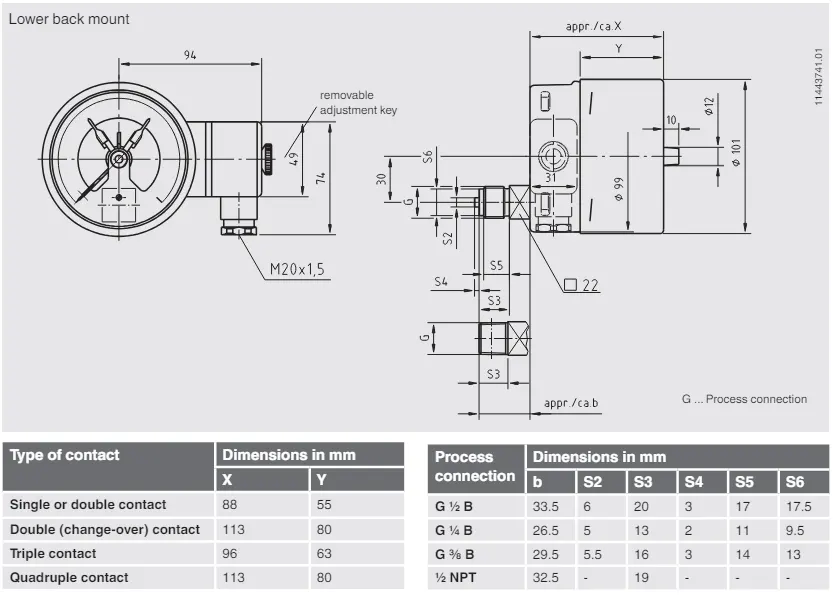

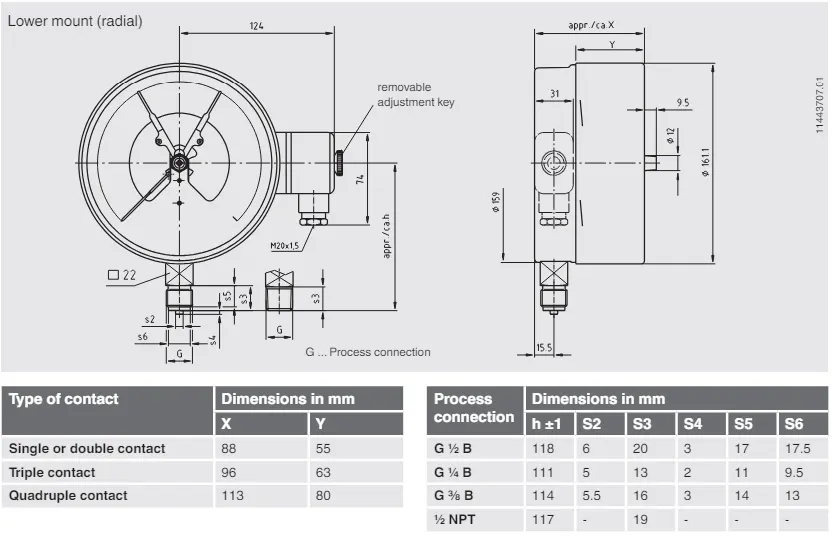

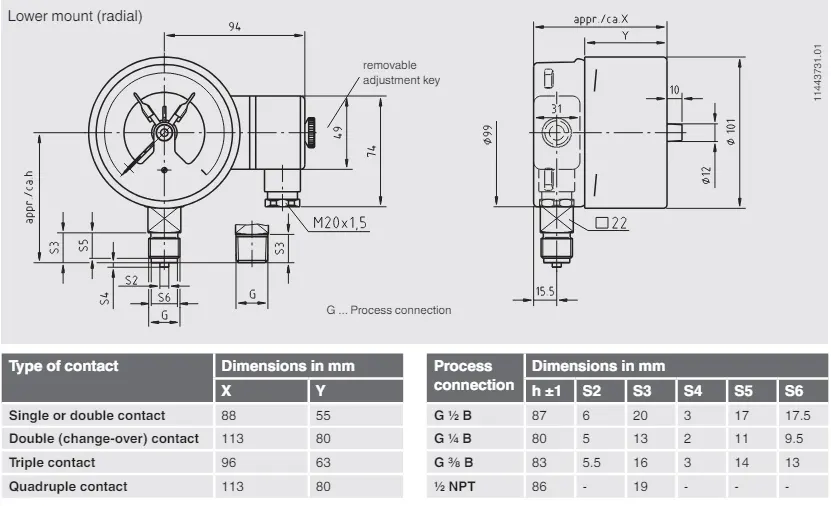

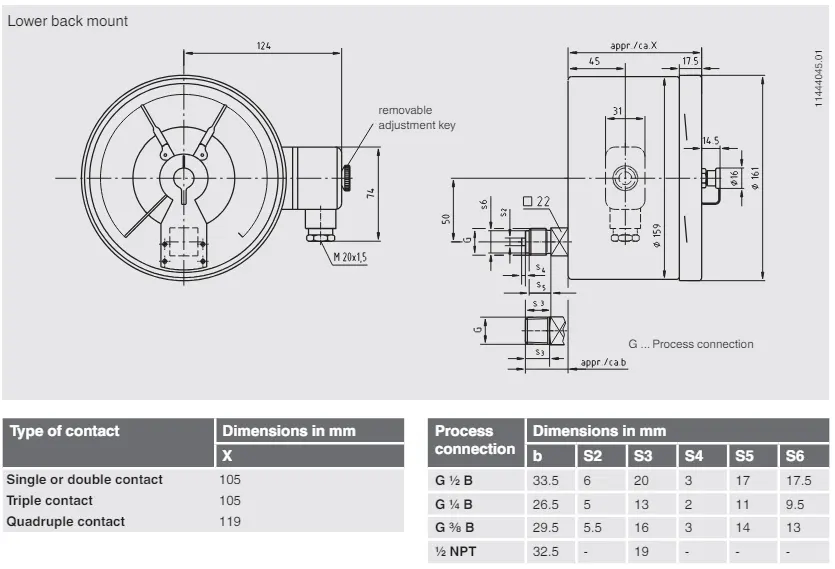

■ Spodní držák (radiální) ■ Dolní zadní držák |
|
Věc |
Nerez |
|
Přítlačný prvek |
Nerezová ocel 316L typu C nebo spirálového typu |
|
Hnutí |
Nerez |
|
Vytáčení |
Hliník |
|
Nastavit ukazatel |
Hliník, červená |
|
Okno |
Laminované bezpečnostní sklo |
|
Elektrické připojení |
Kabelová zásuvka PA 6, černá Podle VDE 0110 izolační skupina C/250 V Kabelová průchodka M20 x 1,5 Odlehčení tahu 6 šroubových svorek + PE pro vodiče o průřezu 2,5 mm² Ostatní na vyžádání |
|
Přepnout kontakty |

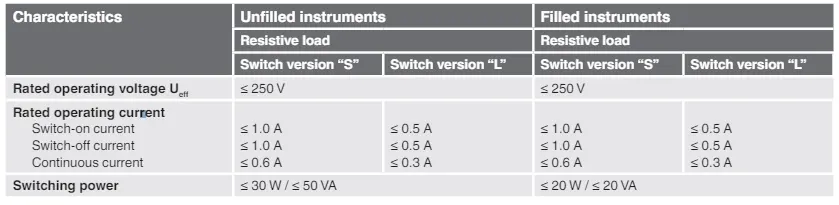

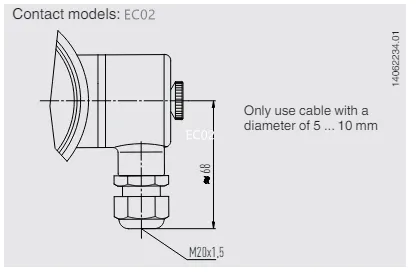

Magnetický zaklapávací kontakt model EC02 ■ Nevyžaduje žádnou řídicí jednotku ani zdroj napájení ■ Přímé spínání do 250 V, 1 A ■ Až 4 spínací kontakty na měřicí přístroj |

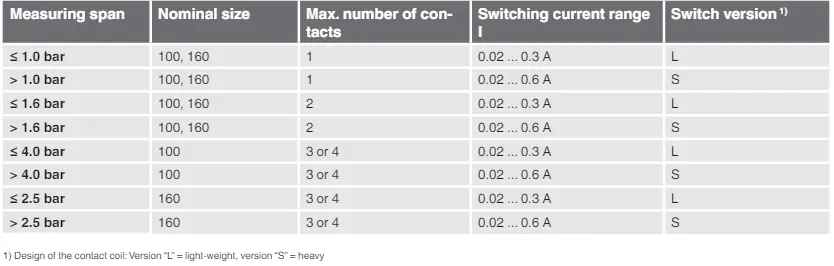

Specifikace pro přístroje s magnetickým mžikovým kontaktem model EC02
Doporučený rozsah nastavení kontaktů je 25 ... 75 % stupnice (0 ... 100 % na vyžádání). Materiál kontaktu (standardní): Stříbro-nikl, pozlaceno
Nastavení kontaktů
Doporučená minimální vzdálenost mezi 2 kontakty je 20 % měřicího rozpětí. Hystereze spínače je 2 ... 5 % (typické)

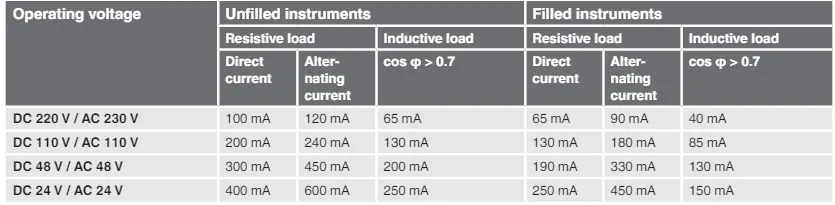

Doporučená kontaktní zátěž s odporovou a indukční zátěží
Modely EC02.010.160, EC010.050.160
