Obsah
- Zavedení
- Základní princip pohybu tlakoměru
- Typy pohybů tlakoměrů
- Běžné problémy a odstraňování problémů
- Tipy pro instalaci a údržbu
- Často kladené otázky
- Závěr
Zavedení
Tlakoměry jsou základními nástroji při monitorování a řízení různých procesů v průmyslových odvětvích, jako je chemický, petrochemický, ropný a plynárenský průmysl a úprava vody. Thepohyb tlakoměruje základní mechanismus, který převádí aplikovaný tlak na čitelné měření na číselníku. Pochopení toho, jak tyto pohyby fungují, může pomoci předejít chybám, zvýšit bezpečnost a zlepšit provozní efektivitu.

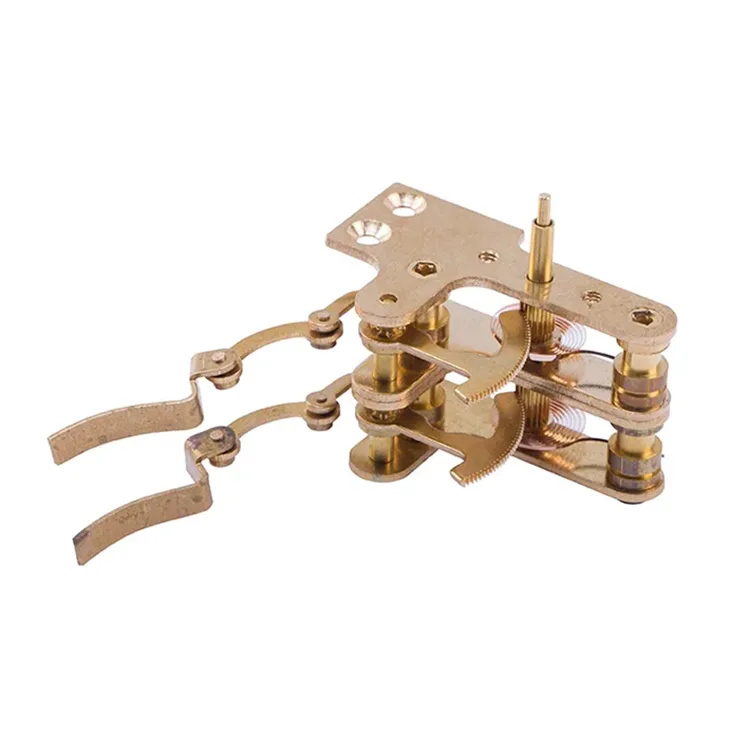

Základní princip pohybu tlakoměru
Základní princip pohybu tlakoměru spočívá v přeměně tlaku na mechanický pohyb. Když tlak kapaliny vstupuje do tlakoměru, působí na snímací prvek, který pohybuje ukazatelem na kalibrované stupnici. Tato konverze umožňuje operátorům přesně interpretovat tlak.
Klíčové komponenty:
- Snímací prvek:Část, která reaguje na změny tlaku. Mezi běžné typy patří Bourdonovy trubice, membrány a měchy.
- Mechanismus spojení:Přenáší pohyb ze snímacího prvku na ukazatel.
- Ukazatel a číselník:Zobrazuje naměřený tlak pro snadné čtení.
- Pohybové bydlení:Chrání vnitřní mechanismus před poškozením prostředím.
Jak se přenáší pohyb:
Pohyb snímacího prvku je obvykle zesílen prostřednictvím mechanického propojení, často ozubených kol a pák, které otáčí ukazatel úměrně k použitému tlaku. To zajišťuje přesnost i pro nízké nebo kolísavé tlaky.
Typy pohybů tlakoměrů
Pohyby tlakoměru se liší v závislosti na konstrukci a požadavcích aplikace. Výběr správného typu je nezbytný pro přesné a spolehlivé měření.
| Typ pohybu | Mechanismus | Aplikace |
|---|---|---|
| Bourdonův trubkový pohyb | Zakřivená trubka se pod tlakem narovná a posune ukazatel. | Průmyslové aplikace, parní, plynové a hydraulické systémy. |
| Pohyb bránice | Tenká pružná membrána se pod tlakem deformuje. | Nízkotlaké měření, korozivní kapaliny, vakuové systémy. |
| Měchový pohyb | Roztažitelné a stahovací měchy přenášejí pohyb na ukazovátko. | Vysoce přesné měření, laboratorní přístroje. |
| Pohyb kapslí | Dvě membrány svařené dohromady, citlivé na nízké tlaky. | Lékařské, HVAC a pneumatické systémy. |
Běžné problémy a odstraňování problémů
I ty nejrobustnější pohyby tlakoměrů mohou čelit problémům. Rozpoznání běžných problémů umožňuje včasnou údržbu a zajišťuje přesnost měření.
Typické problémy:
- Lepící ukazatel:Způsobeno špínou, korozí nebo mechanickým opotřebením. Řešení: Vyčistěte a namažte strojek.
- Nepřesná čtení:Může být důsledkem přetlaku, únavy ve snímacím prvku nebo uvolněných spojů. Řešení: Znovu zkalibrujte nebo vyměňte opotřebované součásti.
- únik:Vyskytuje se u spojů nebo membránových těsnění. Řešení: Okamžitě zkontrolujte a vyměňte těsnění.
- Vibrační efekty:Může způsobit chvění ukazatele. Řešení: Použijte pouzdro naplněné kapalinou nebo držák odolný proti vibracím.
Tipy pro instalaci a údržbu
Správná instalace a běžná údržba prodlužují životnost strojku tlakoměru. Postupujte podle těchto doporučených postupů:
- Pokud je to možné, instalujte měřidlo na místo bez vibrací.
- Ujistěte se, že orientace měřidla odpovídá doporučení výrobce.
- Chraňte měřidlo před extrémními teplotami a korozivním prostředím.
- Pravidelně kalibrujte měřidlo pomocí certifikovaných přístrojů.
- Pravidelně kontrolujte a mažte mechanické spoje.
- Opotřebované nebo poškozené součásti okamžitě vyměňte, abyste předešli poruchám.
Často kladené otázky
- Otázka: Mohou tlakoměry pracovat s korozivními kapalinami?
- Odpověď: Ano, pomocí membránových nebo měchových pohybů s korozivzdornými materiály, jako je nerezová ocel.
- Otázka: Jak často by měl být tlakoměr kalibrován?
- Odpověď: Kalibrace se doporučuje alespoň jednou ročně nebo častěji v kritických procesech.
- Otázka: Jaký je rozdíl mezi pohyby Bourdonovy trubice a membrány?
- Odpověď: Bourdonovy trubky jsou vhodné pro vyšší tlaky a průmyslové aplikace, zatímco membrány jsou lepší pro nízkotlaká, citlivá nebo korozivní prostředí.
- Otázka: Jak se mohu vyhnout poškození v důsledku přetlaku?
- Odpověď: Použijte přetlakové ventily, tlumiče nebo si vyberte měřidlo nad maximálním tlakem v systému.
Závěr
Provoz apohyb tlakoměruje fascinující souhra mechanické přesnosti a materiálové vědy. Pochopením různých typů pohybů, běžných problémů a správných postupů údržby můžete zajistit spolehlivé měření tlaku ve vašich aplikacích.CSHERUNposkytuje vysoce kvalitní strojky tlakoměrů navržené pro odolnost a přesnost, přizpůsobené průmyslovým a laboratorním potřebám. Chcete-li prozkoumat náš sortiment a poradit se s našimi specialisty, prosímkontaktujte nás.
