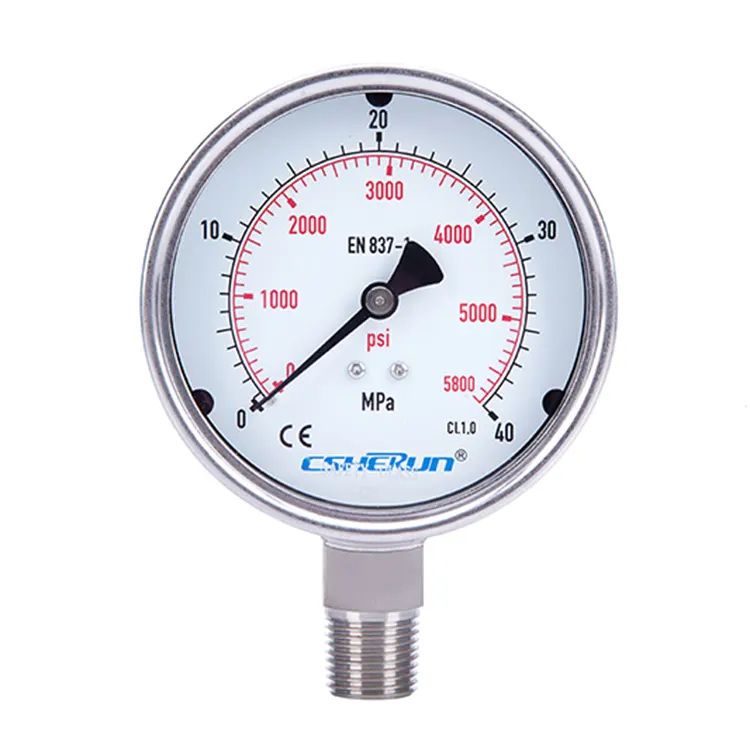

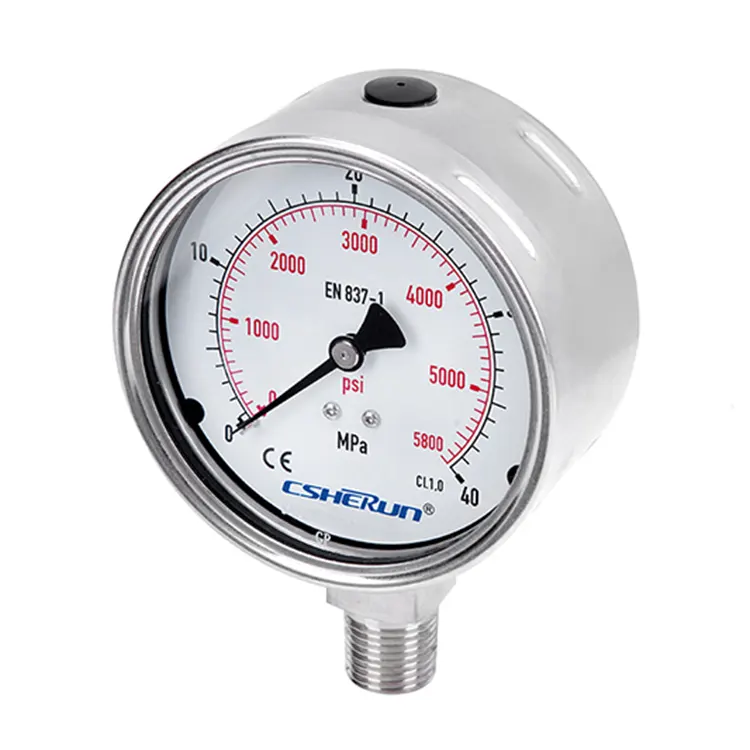

Tlakoměr Monel je ideální pro aplikace zahrnující plynná a kapalná agresivní média, která nejsou vysoce viskózní nebo nekrystalizující, a dobře odolává drsným podmínkám prostředí.
Pokročilý tlakoměr Monel nabízí vysoce přesné měření tlaku plynů s možností snímání mikrotlaku a ochrany proti přetlaku. Jeho konstrukce z nerezové oceli zajišťuje trvanlivost, odolnost proti korozi a dlouhodobou spolehlivost v drsném prostředí, takže je ideální pro náročné průmyslové aplikace, včetně chemikálií, petrochemie, ropy a plynu, energetiky a vodních technologií.
CSHERUN, dodavatel se sídlem v Číně, se specializuje na tlakoměry Monel přizpůsobené pro neviskózní, nekrystalizující média v drsném prostředí. Naše měřidla splňují normy NACE a jsou vhodná pro chemický, ropný a plynárenský průmysl a energetiku. Nabízíme možnosti přizpůsobení, včetně speciálních značek číselníků a personalizovaných log, což zajišťuje, že naše vysoce kvalitní a spolehlivé měřidla splňují vaše specifické potřeby.
● Vynikající stabilita zátěžového cyklu a odolnost proti nárazům
● Vysoké dynamické tlakové zatížení a vibrace
● Delší životnost, robustní
● Vhodnost pro zvláště agresivní média díky velmi vysoké odolnosti proti korozi
● Měřítko se pohybuje od 0 … 0,6 do 0 … 1 000 barů
● Pro plynná a kapalná agresivní média, která nejsou vysoce viskózní nebo nekrystalizující, také v agresivním prostředí
● Chemický a petrochemický průmysl, ropný a plynárenský průmysl, energetika a také technologie vody a odpadních vod
● Aplikace kyselých plynů, také s požadavkem NACE.
|
Maximální hodnota na stupnici tlakoměru (bar) |
≤25 |
＜25 až ≤600 |
＜600 až ≤1000 |
|
Počet tlakových cyklů |
120 000 |
100 000 |
30 000 |
|
Design |
EN837-1 |
|
Jmenovitý rozměr v mm |
63, 100, 160 |
|
Třída přesnosti (podle EN837-1) |
NS63: CL1.6 NS100, 160: CL1.0 |
|
Rozsahy měření
|
-1 … 0 bar až -1 … 15 bar 0 … 0,6 bar až 0 … 1 000 bar |
|
Oblast použití
|
Stabilní: NS63：3/4 X plného rozsahu NS100, 160: plná hodnota
Dynamické zatížení: NS63：2/3 X plného rozsahu NS100, 160: 0,9 x hodnota plného rozsahu
Krátkodobé: NS63：plná hodnota NS100, 160: 1,3 x hodnota plného rozsahu |
|
Rozsah provozních teplot
|
Okolní: -40…. +60℃ (nenaplněná kapalina) -20…. +60℃ (Glycerinová náplň)
Střední: -40…. +200 ℃ (nenaplněná kapalina) -20…. +100℃ (plněný glycerin) -40…. +100℃ (plněný silikonový olej) |
|
Teplotní výkon |
Když se teplota měřicího systému odchyluje od referenční teploty (+20°C): max.±0,4%/10k rozpětí |
|
Stupeň ochrany |
IP65 (EN 60529) |
|
Procesní spojení
|
Monel G1/4B G1/2B |
|
Místo připojení |
Spodní montáž Dolní zadní držák Středový zadní držák (pouze pro NS63) |
|
Přítlačný prvek
|
Monel ≤ 60 barů typu „C“ ＞60 bar spirální trubice |
|
Hnutí |
Nerez |
|
Vytáčení
|
hliník, bílá, Označení číselníku černá a červená |
|
Ukazatel |
Hliník, černá |
|
Věc |
Nerezová ocel 304 |
|
Luneta bajonetového typu |
Nerezová ocel 304 |
|
Okno |
Laminované bezpečnostní sklo |
|
Plnicí kapalina |
Glycerin (99,5 %) |
■ Jiné procesní připojení, závit připojení může být PT, NPT, BSPT atd.
■ Speciální váhy
■ Obraz pro montáž na panel
■ Elektrické kontakty
■ Upevnění se 3 otvory, rámeček pro montáž na panel
■ Další speciální verze
