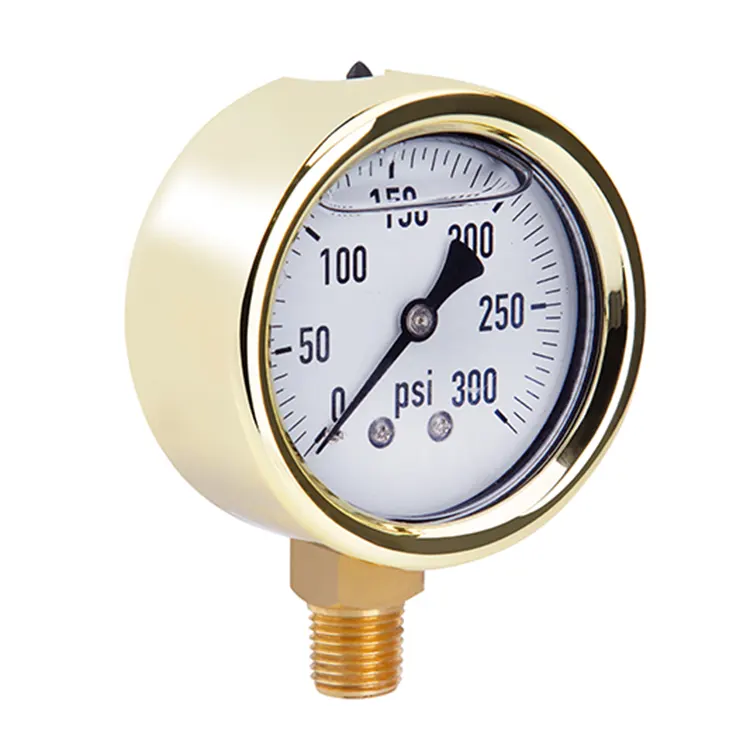

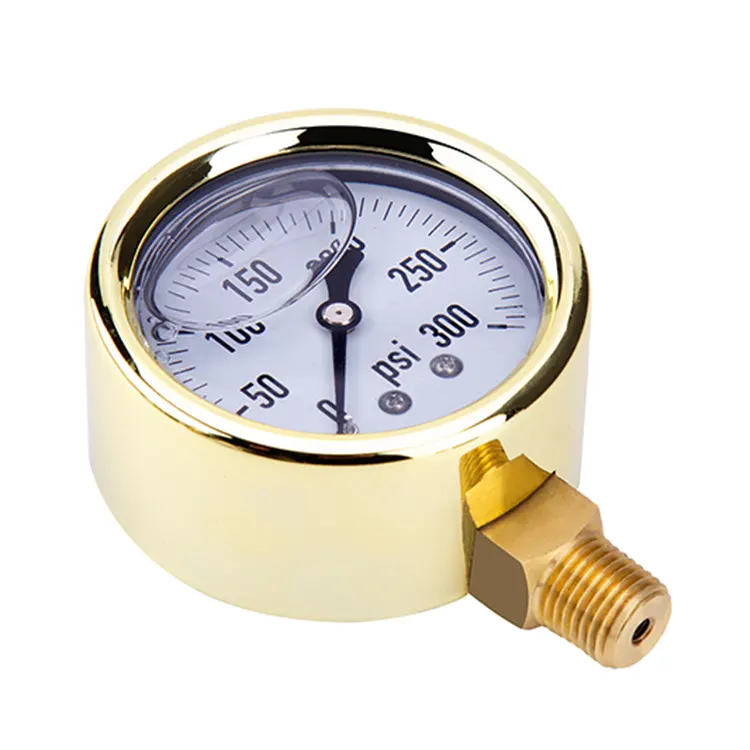

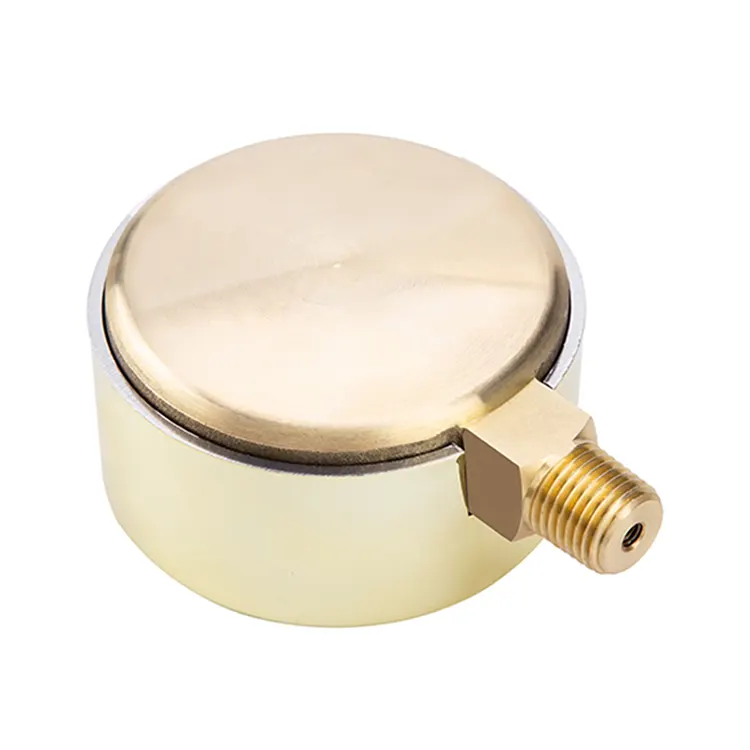

Mosazný manometr

Design

ASME B40.100 & EN 837-1

Velikosti

2½” & 4” (63 a 100 mm)

Třída přesnosti

2½”:  ± 2/1/2 % rozpětí (ASME B40.100 stupeň A)

4”:     ± 1 % rozpětí (ASME B40.100 Grade 1A)

Rozsahy

Vakuum/směs do 200 psi
Tlak od 15 psi do 15 000 psi nebo jiné ekvivalentní jednotky tlaku nebo vakua

Pracovní tlak

2½”:

Stabilní:          Hodnota stupnice 3/4

Kolísající:   2/3 hodnoty plného rozsahu

Krátká doba:    plná hodnota

4”:

Stálý:          hodnota v plném rozsahu

Kolísající:   0,9 x hodnota plného rozsahu

Krátká doba:    1,3 x hodnota plného rozsahu

Provozní teplota

Okolní:

-4 °F až +140 °F (-20 °C až +60 °C) - plněno glycerinem
-40 °F až +140 °F (-40 °C až +60 °C) - plněno silikonem

Střední: max.  +140 °F (+60 °C)

Teplota

Další chyba při změně teploty z referenční teploty 68 °F (20 °C) ±0,4 % rozpětí na každých 18 °F (10 °K) vzestupu nebo poklesu.

Ochrana proti povětrnostním vlivům

Odolné vůči povětrnostním vlivům (NEMA 4X / IP 66)

Tlakové připojení

Materiál: slitina mědi
Spodní montáž (LM) nebo středová zadní montáž (CBM) - 2½” (63 mm)
Spodní montáž (LM) nebo dolní zadní montáž (LBM) - 4” (100 mm)
1/4” NPT nebo 1/2” NPT omezeno na plochou plochu klíče

Čmelák trubice

2½” (63 mm) < 870 psi (60 bar):     slitina mědi ve tvaru C
2½” (63 mm) > 870 psi (60 bar):     Slitina mědi ve šroubovici
4” (100 mm) < 1 000 psi (70 bar):   slitina mědi ve tvaru C
4” (100 mm) > 1 000 psi (70 bar):   Šroubová nerezová ocel

Hnutí

Slitina mědi

Vytáčení

Bílý hliník s černým nápisem, 2½” s dorazovým kolíkem

Ukazatel

Černý hliník

Věc

Zlatě lakovaná kovaná mosaz s integrovaným připojením a ventilační zátkou

Rámový kroužek

Pozlacený krycí kroužek ABS (2½”)
Krycí kroužek z pochromované mosazi (4”)

Okno

Akryl s těsněním Buna-N

Plnění pouzdra

Glycerin 99,7 %
