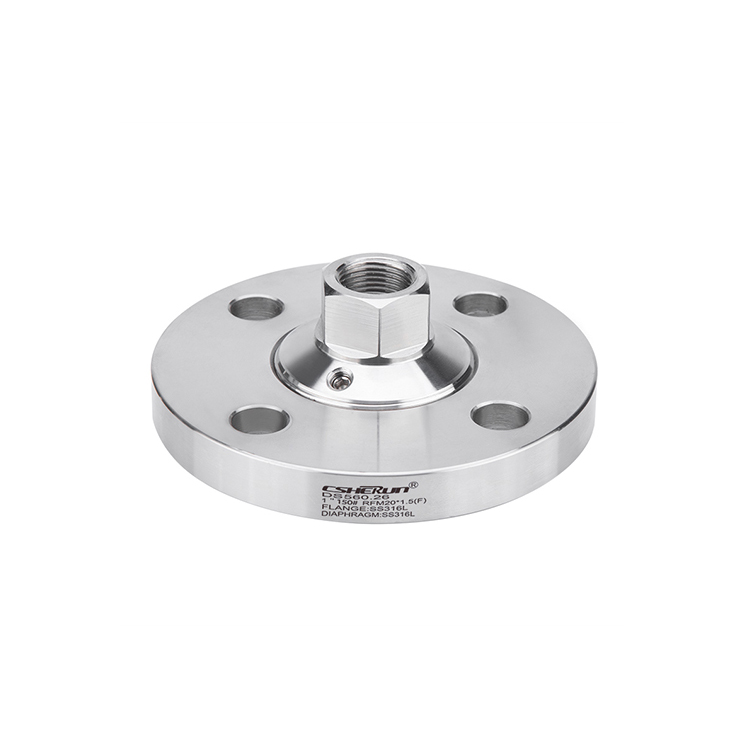

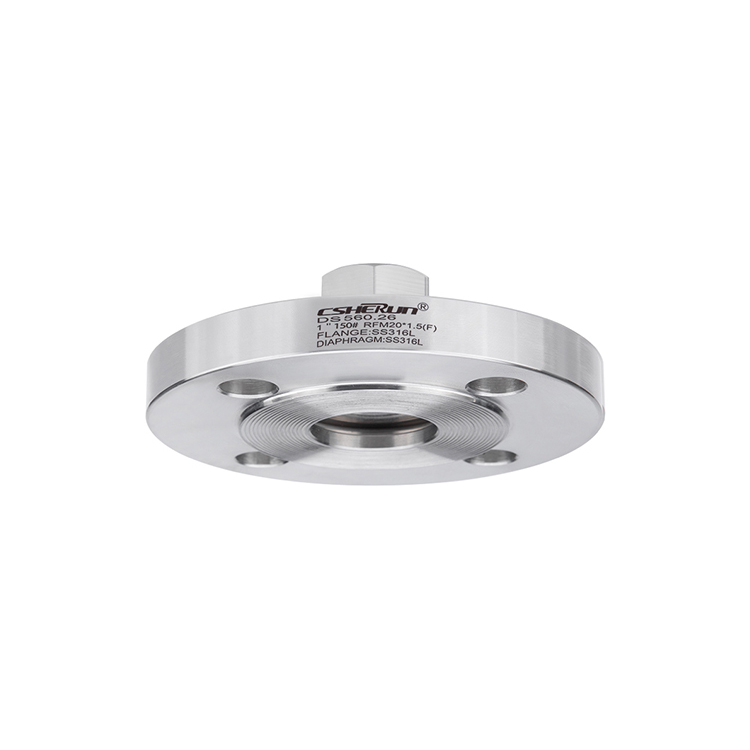

Těsnění membrány s přírubou

Aplikace

● Agresivní, vysoce viskózní, krystalizující nebo horká média

● Procesní průmysl

● Malá přírubová procesní připojení

Speciální funkce

● Příruba s vnitřním, všechny svařované bránice

● Kompaktní design

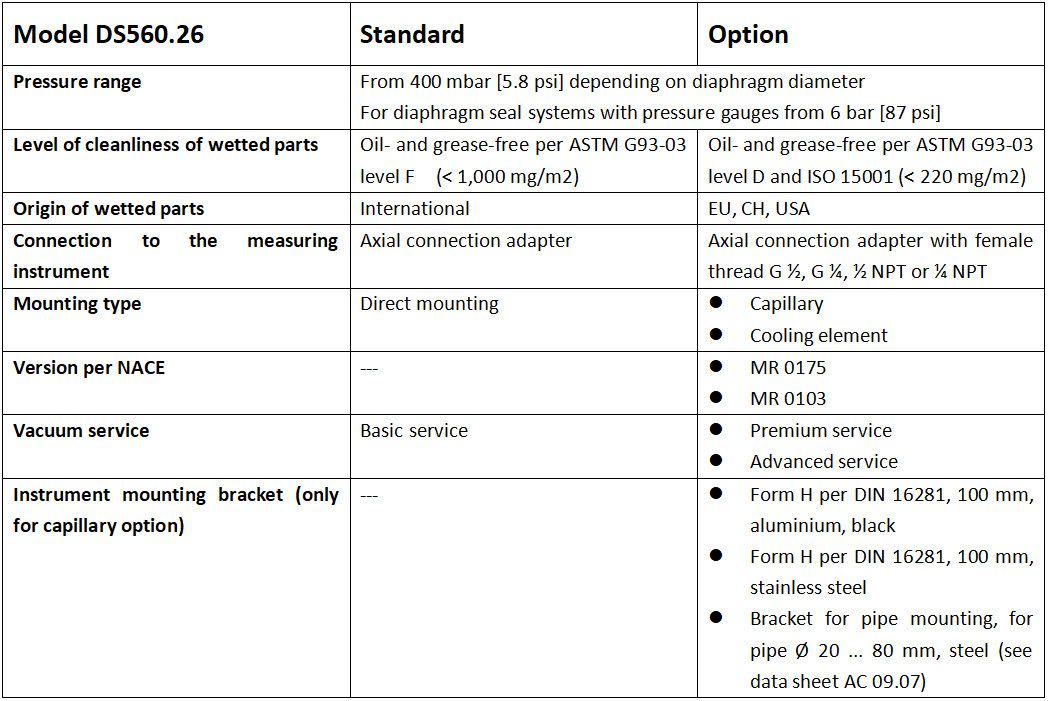

Specifikace

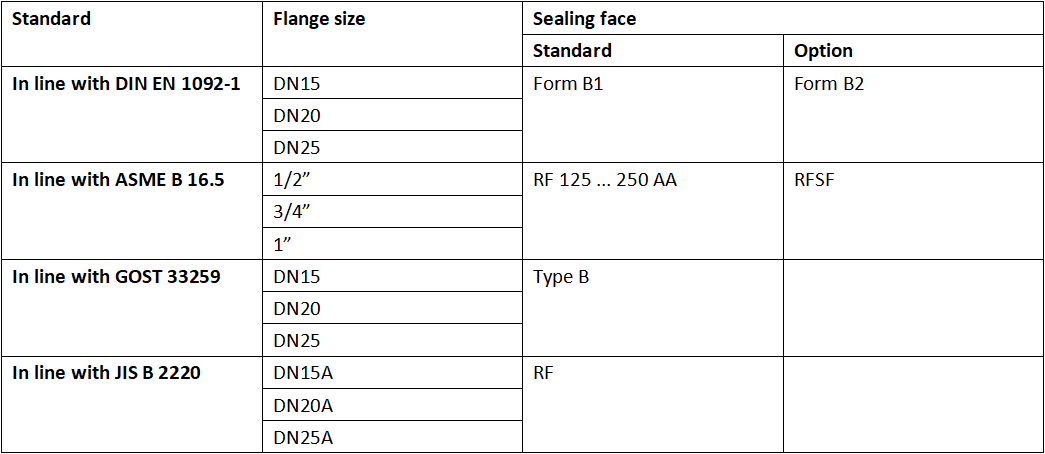

Procesní připojení, příruba

Další příruby a možnosti na vyžádání

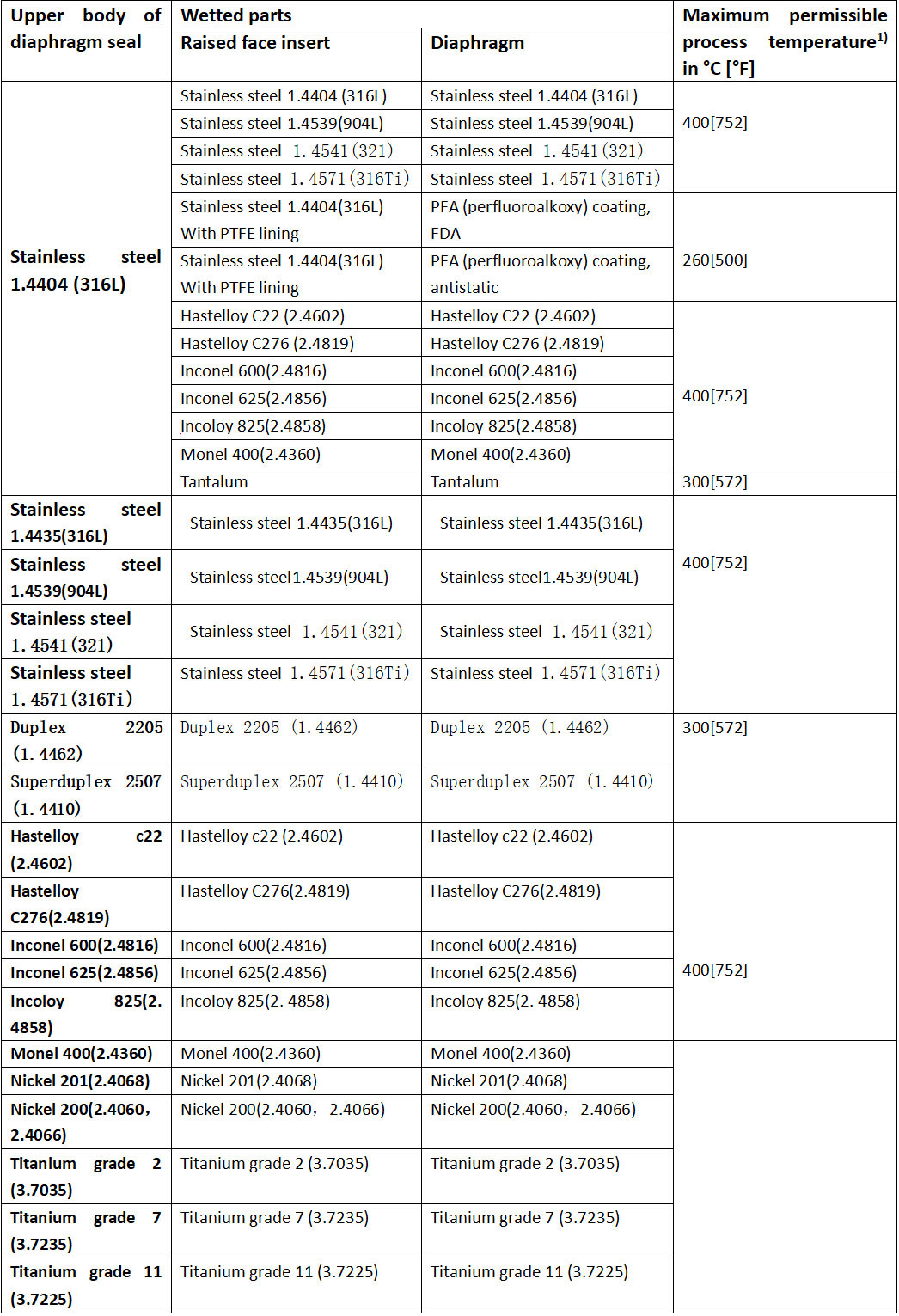

Kombinace materiálu

1) Maximální přípustná procesní teplota systému těsnění membrány je omezena metodou spojování pomocí tekutiny naplnění systému a měřicím přístrojem.

Další kombinace materiálu pro speciální procesní teploty na vyžádání

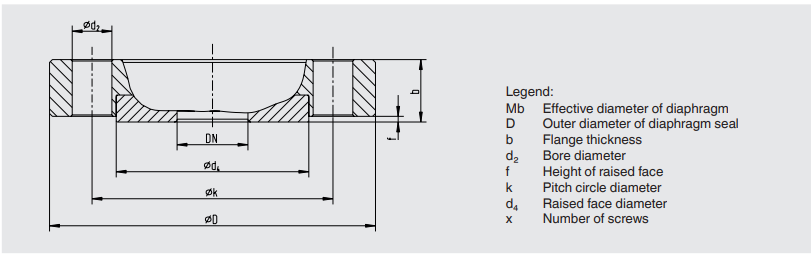

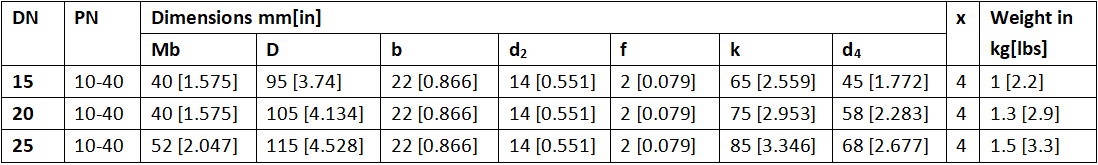

Rozměry v mm [in]

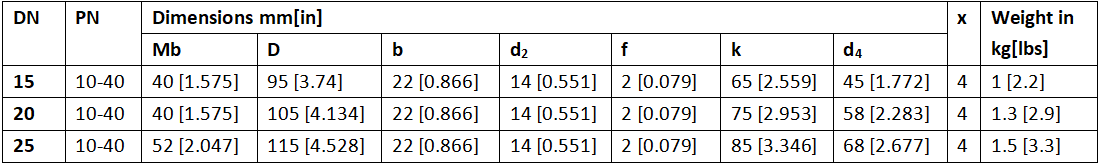

Připojení příruby v souladu s DIN EN 1092-1, Form B1

Další rozměry a vyšší nominální tlaky na vyžádání

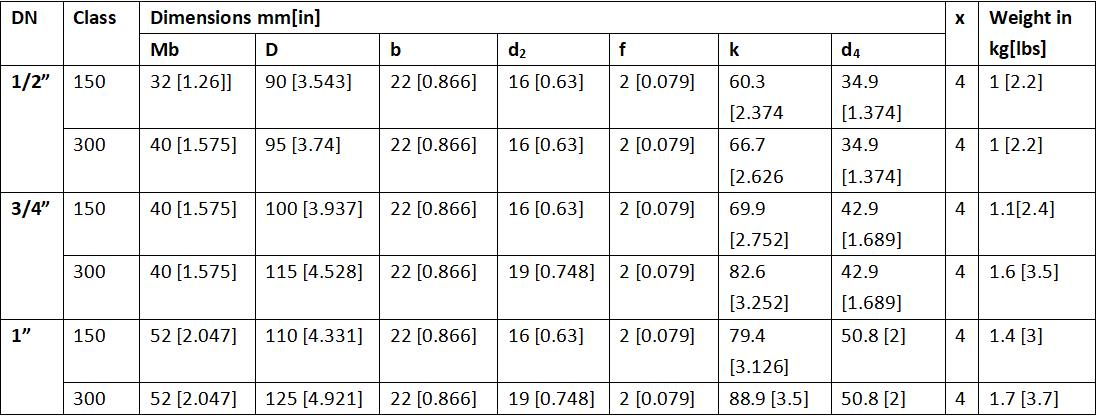

Připojení příruby na ASME B 16,5, RF 125 ... 250 AA

Další rozměry a vyšší nominální tlaky na vyžádání

Připojení příruby v souladu s GOST 33259, typ B

Další rozměry a vyšší nominální tlaky na vyžádání

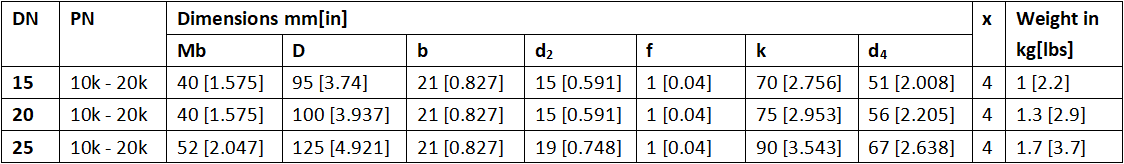

Připojení příruby na jis B 2220

Další rozměry a vyšší nominální tlaky na vyžádání

Pečeť membrány:

Model těsnění membrány / Procesní připojení (standardní, velikost příruby, nominální tlak, těsnicí tvář) / materiály (horní část tělesa těsnění membrány, zvýšená vložka na obličej, bránice) / Úroveň čistoty smáčených částí / původu smáčených částí / verze na nace / připojení k měřicím nástroji / certifikátu

Systém těsnění bránice:

Model těsnění membrány / model měření tlaku (na datový list) / montáž (přímé montáž, chladicí prvek, kapilární) / materiály (horní část tělesa těsnění bránice, zvýšená vložka na obličej, bránice) / min. a Max. Teplota procesu / min. a Max. Okolní teplota / vakuová služba / Systémová naplnění kapaliny / certifikáty / výškový rozdíl / úroveň čistoty smáčených částí / původu smáčených dílů / verze na těsnění nace / membránu pro montáž do zóny 0 / montážní konzola / procesní připojení (standardní velikost příruby, nominální tlak, nominální tlak, nominální tlak, nominální tlak, utěsňovací obličej)
