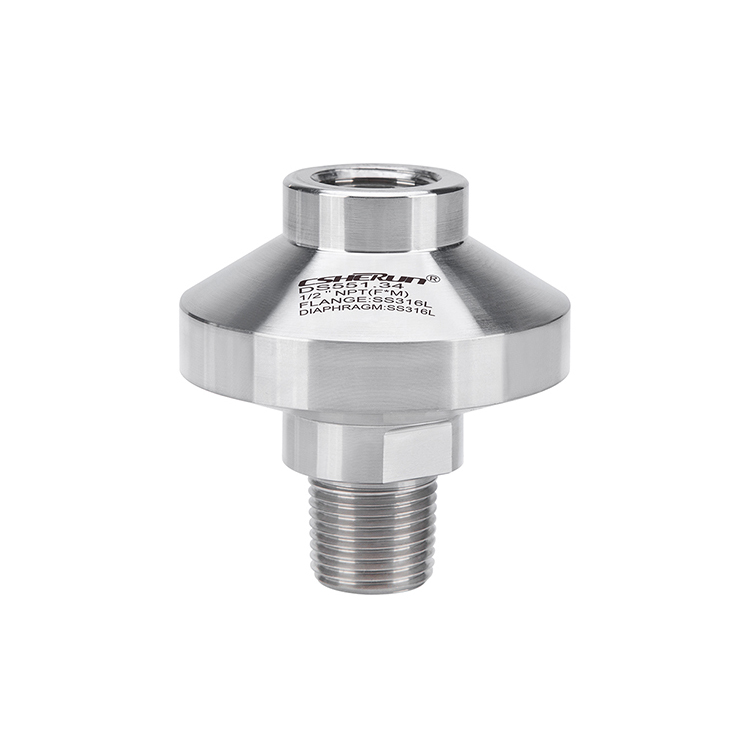

Těsnění membrány s závitem

Aplikace

● Pro agresivní, horké, korozivní, ekologicky nebezpečné nebo toxické média

● Průmysl ropného a plynálu, chemické a petrochemický průmysl

● Ošetření vody

● VSOUDACE V aplikaci

Speciální funkce

● Procesní spojení s vláknem

● Verze s vnitřním membránou, díly těsnění bránice plně svařované

● Velký výběr procesních připojení a materiálů

● Proplachovací připojení volitelně k dispozici

● Lze dosáhnout vysokých tlaků až 1 000 barů [14 500 psi]

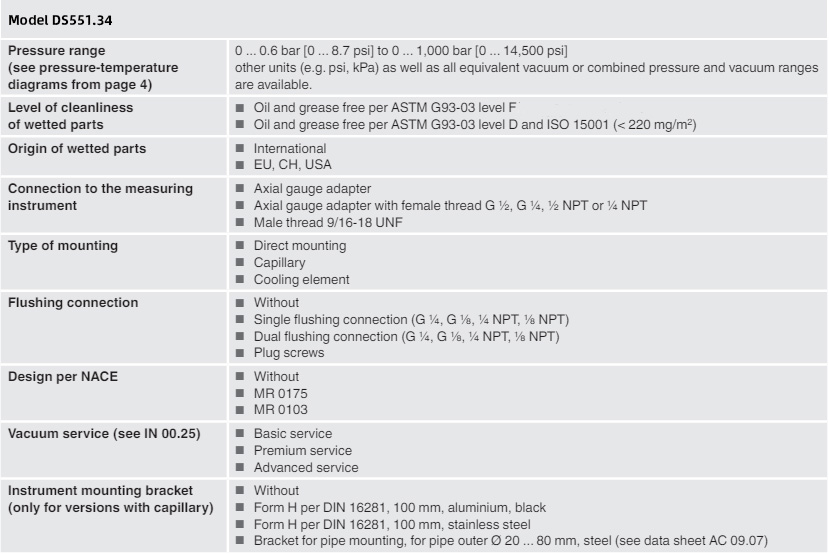

Specifikace

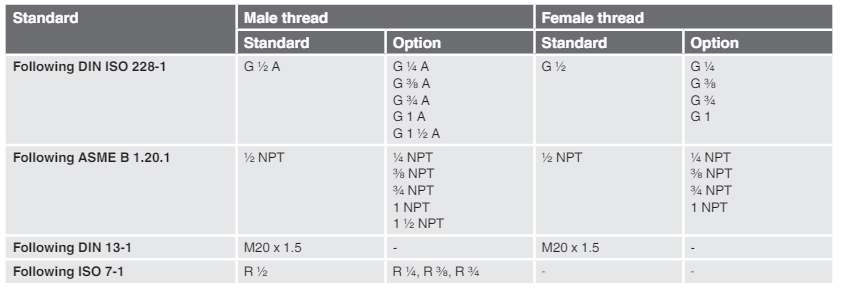

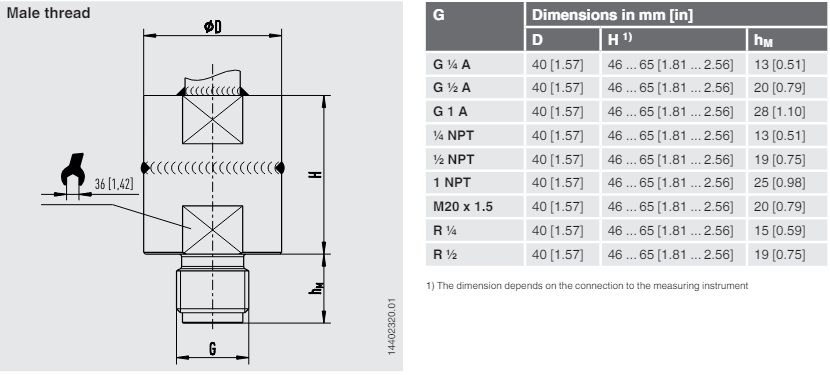

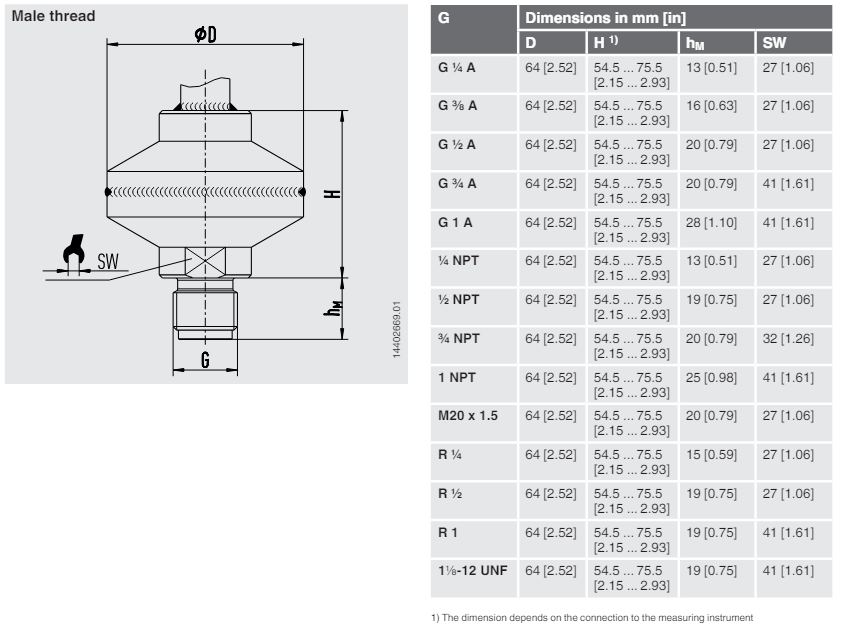

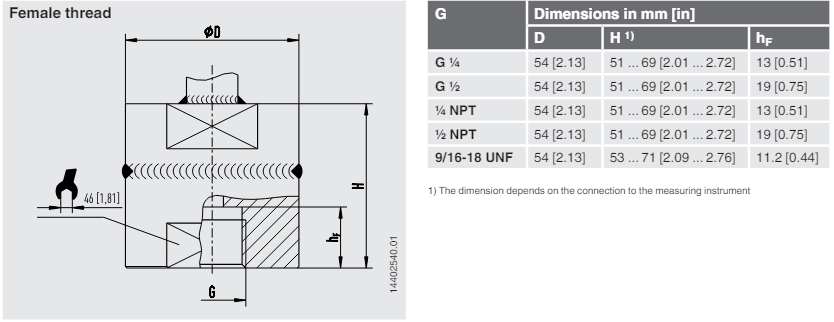

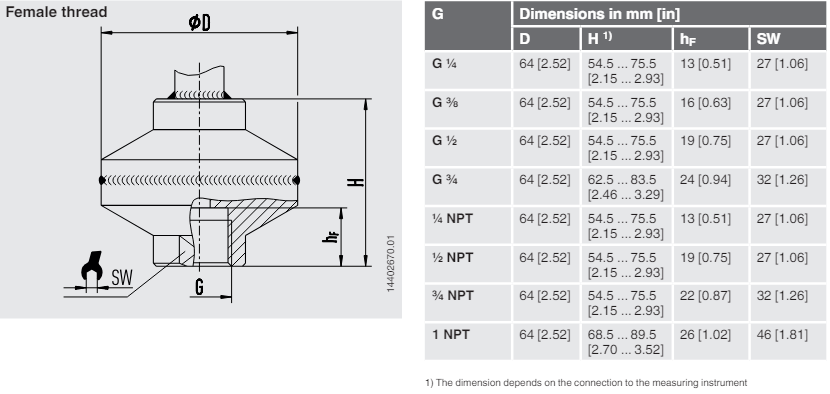

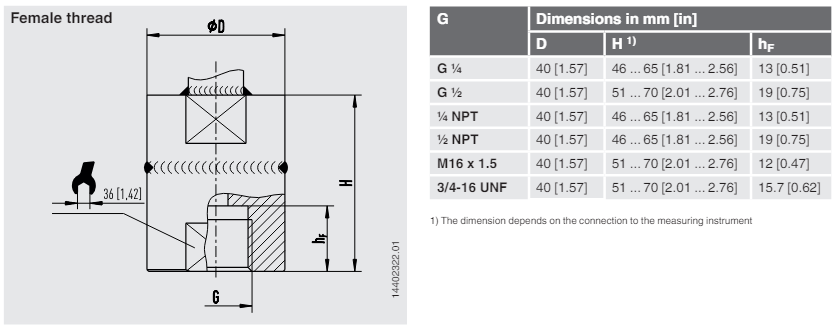

Procesní připojení

Další procesní připojení na vyžádání

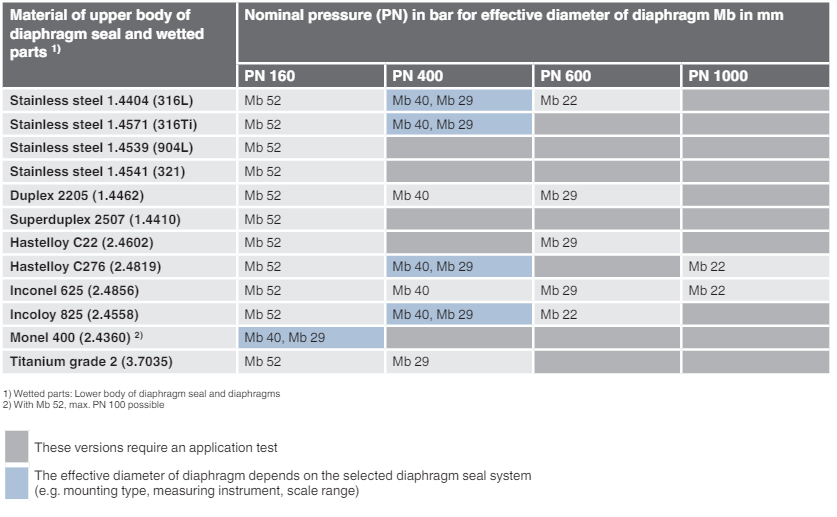

Přípustný nominální tlak (PN)

Přípustný nominální tlak (PN) systému těsnění bránice je výsledkem vybraného materiálu a závisí na účinném průměru membrány těsnění bránice (viz tabulka níže). Kromě toho je třeba vzít v úvahu přípustné tlakové/teplotní hodnocení. Pro relevantní diagramy tlakové teploty.

Maximální přípustná teplota procesního procesu systému těsnění bránice je také omezena metodou spojování, pomocí tekutiny naplnění systému a měřicím přístrojem.

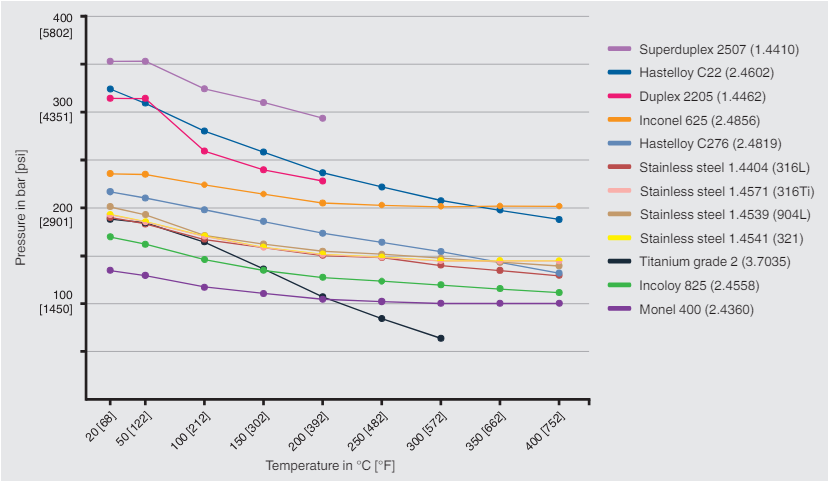

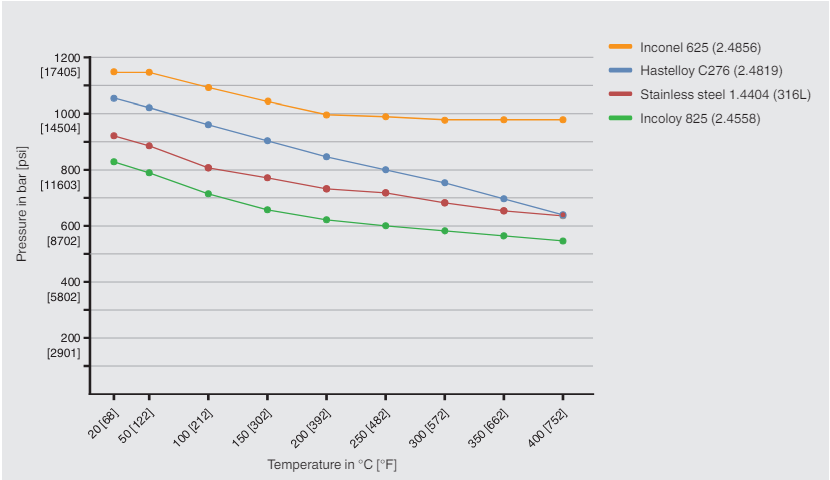

Diagram tlakové teploty

Efektivní průměr membrány MB 52 mm

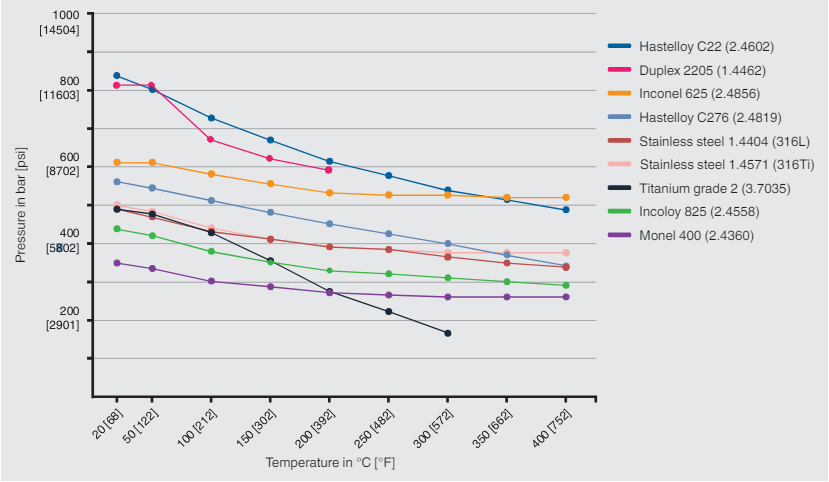

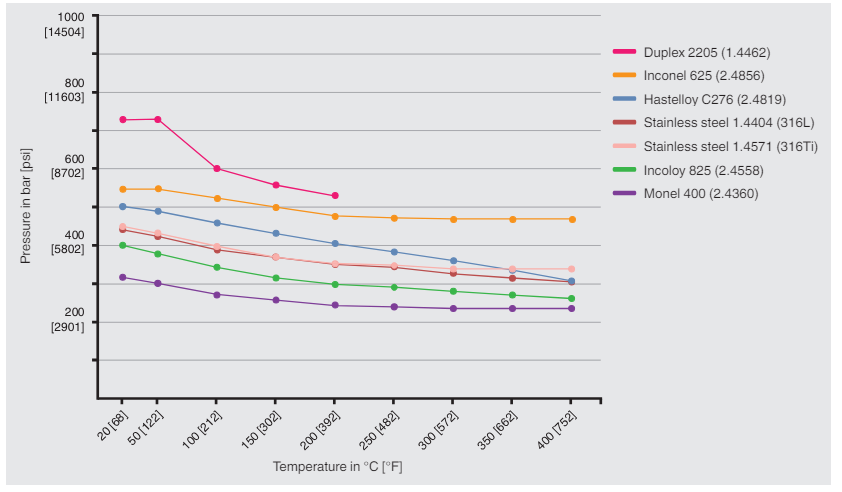

Diagram tlakové teploty

Efektivní průměr membrány MB 40 mm

Diagram tlakové teploty

Efektivní průměr membrány MB 29 mm

Diagram tlakové teploty

Efektivní průměr membrány MB 22 mm

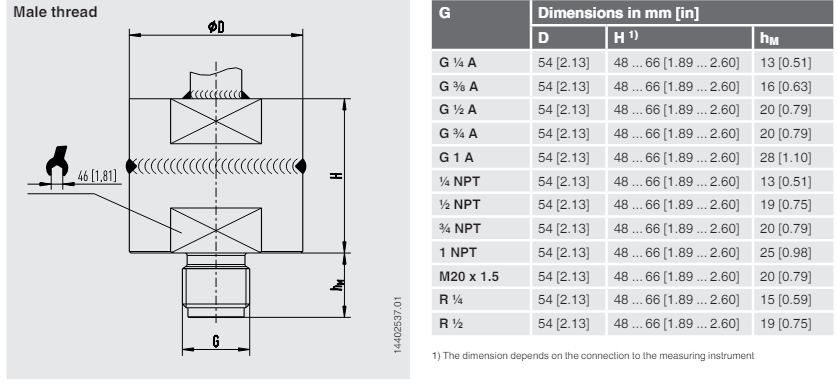

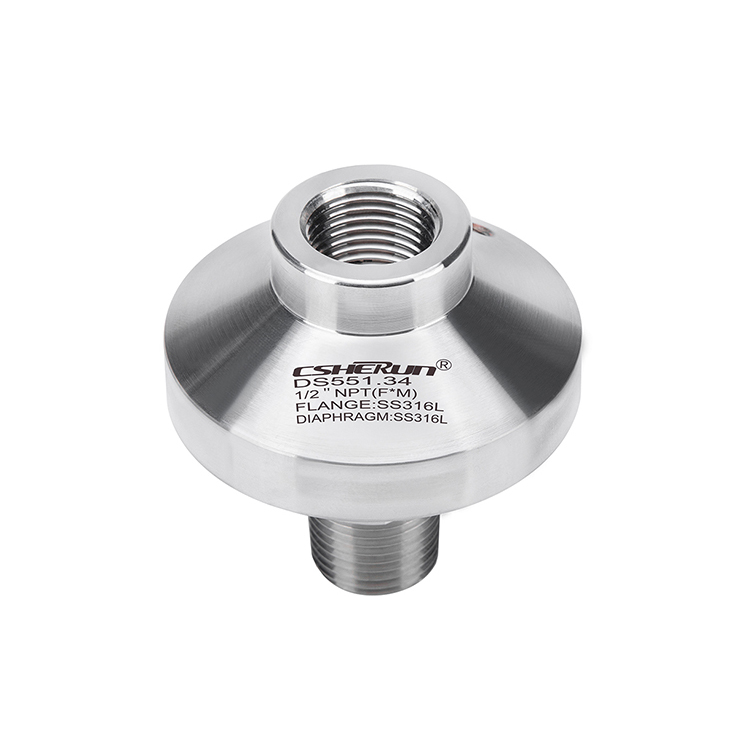

SEAMPRAGM SEAL, model DS551.34

Efektivní průměr membrány MB 52 mm

SEAMRAGM SEAL, model DS551 .34

Efektivní průměr membrány MB 40 mm

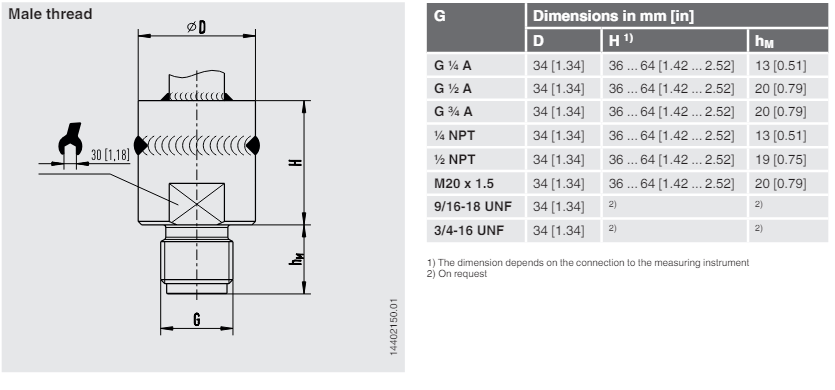

SEAMPRAGM SEAL, model DS551.34

Efektivní průměr membrány MB 29 mm

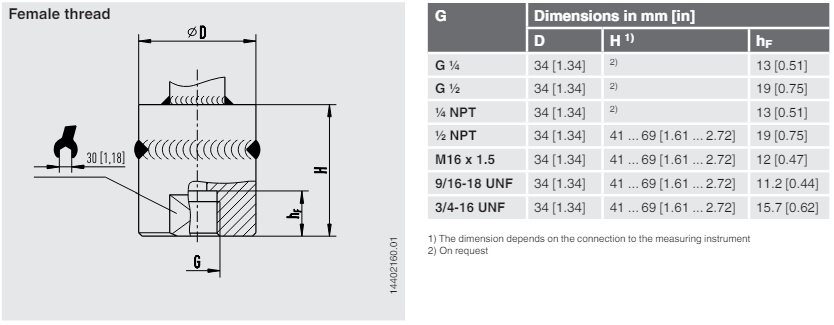

SEAMRAGM SEAL, model DS551 .34

Efektivní průměr membrány MB 22 mm

Pečeť membrány:

Model těsnění membrány / Procesní připojení (standard procesního připojení, vlákno, jmenovitý tlak) / materiál (horní část těla, membrána, spodní část těla) / propláchnutí (šroub šroubu) / připojení k měřicím přístroji / úrovni čistoty smáčených částí / původu navlhčených částí / certifikátů

Systém těsnění bránice:

Model těsnění membrány / připojení procesu (standard procesního připojení, vlákno, jmenovitý tlak) / materiál (horní část těla, membrána, spodní tělo) / propláchnutí (šroub šroubu) / model měření přístroje (podle datového listu) / montáž (přímé montáž, chladicí prvek, kapilára) / min. a Max. Teplota procesu / min. a Max. Okolní teplota / vakuová služba / Tlak Médium / certifikáty / výškový rozdíl / úroveň čistoty mokrých částí / původu montážních závorky smáčených částí / nástroje
