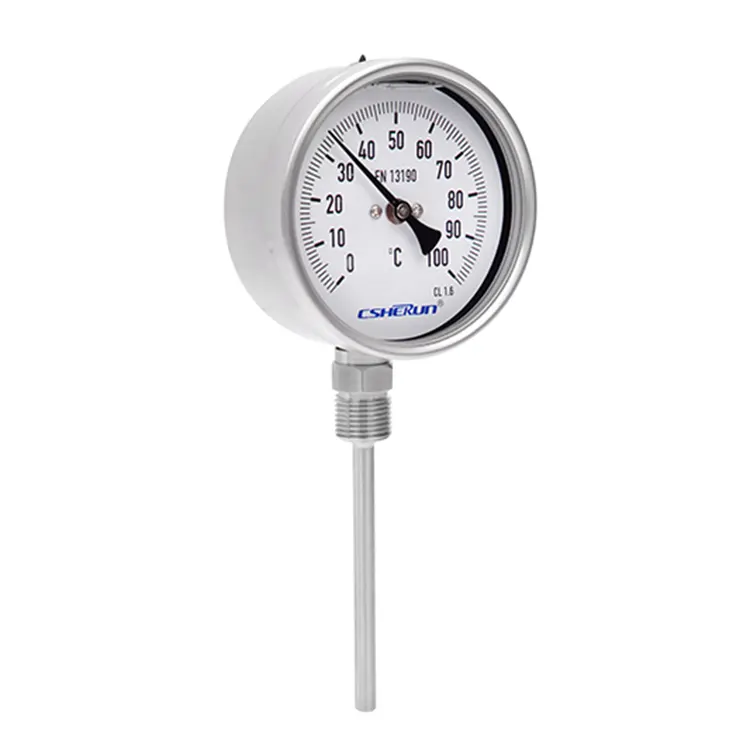

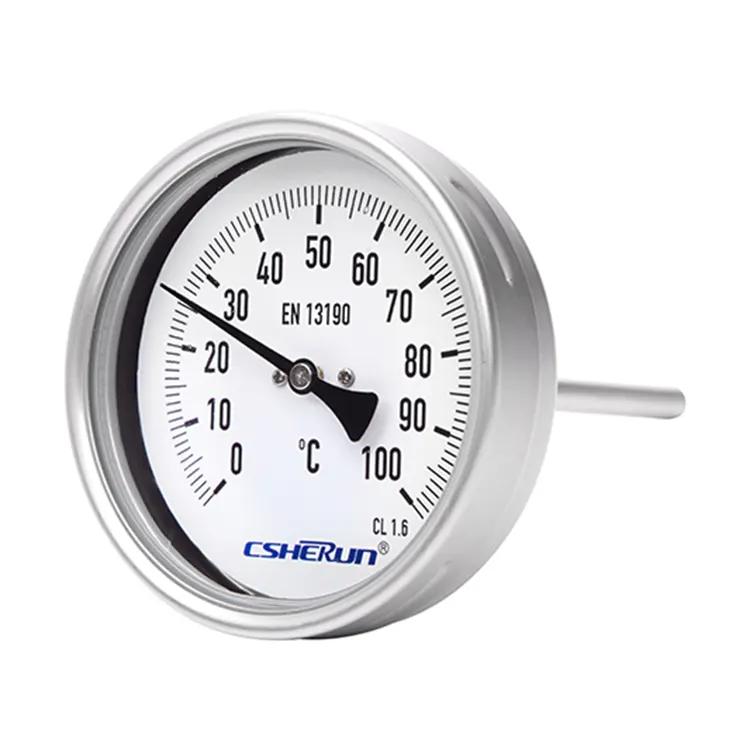

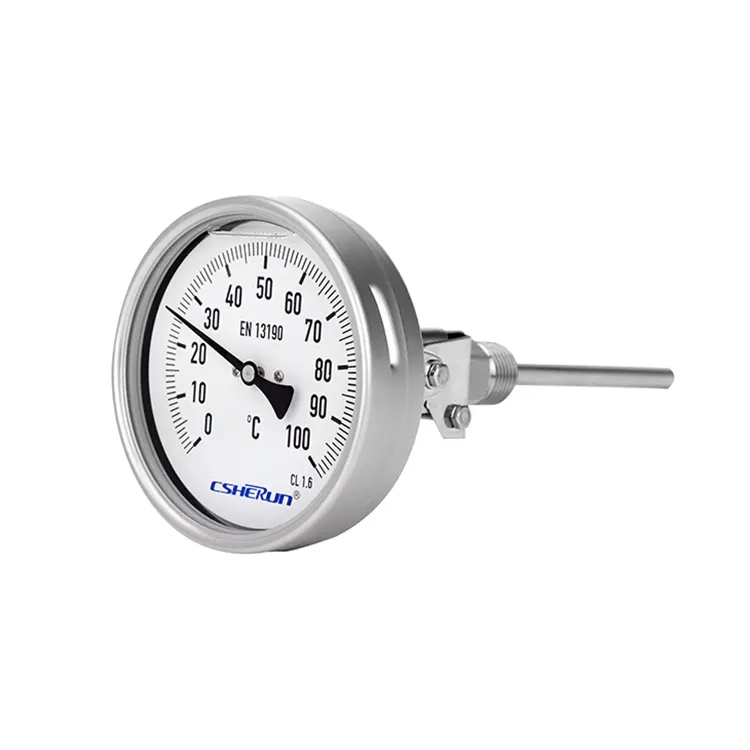

Procesní verze bimetalového teploměru

Design

EN13190

Měřicí prvek

Bimetalová cívka

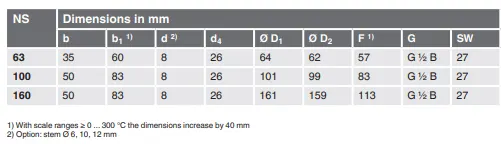

Jmenovitý rozměr v mm

63, 100, 160

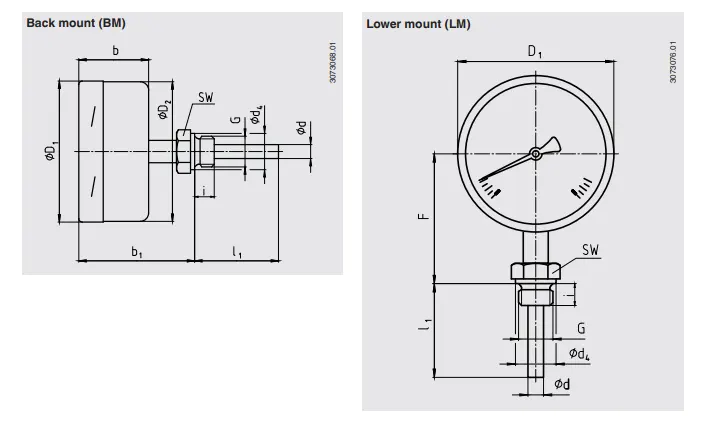

Návrh připojení

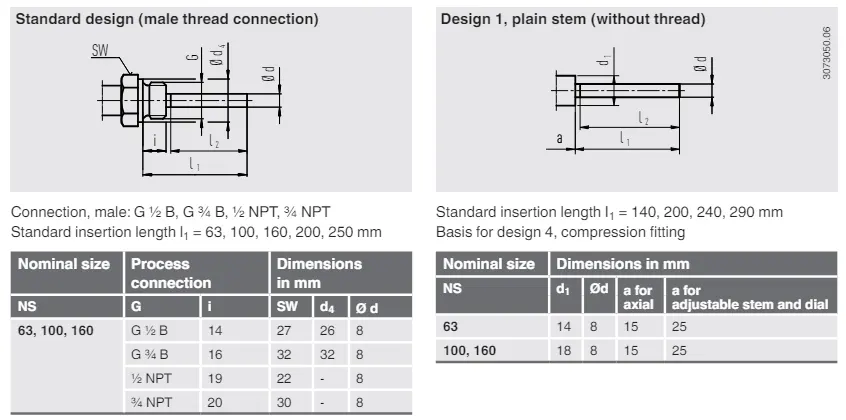

S, standardní (spojení s vnějším závitem)

1, hladký stonek (bez závitu

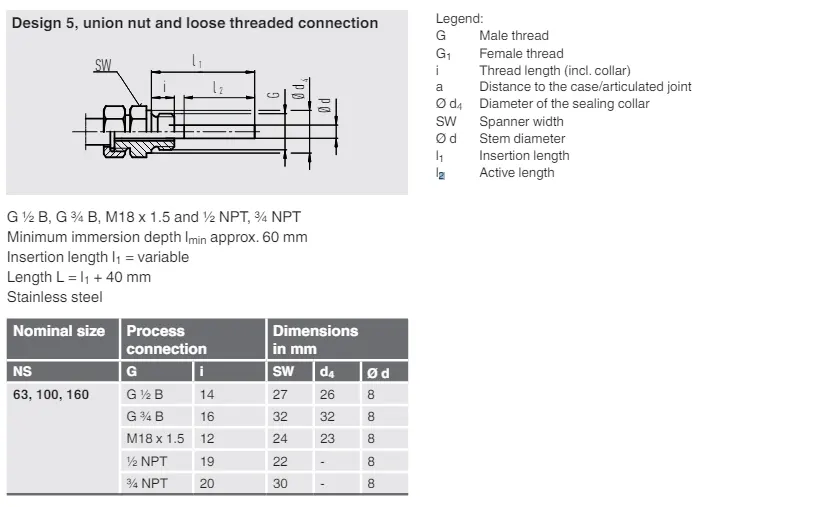

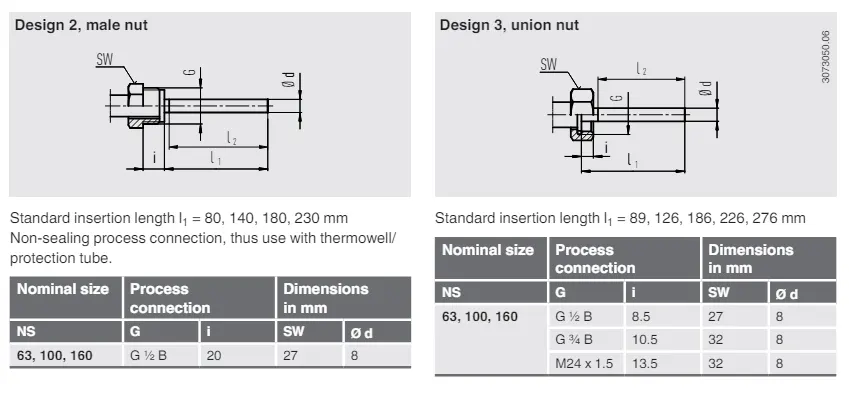

2, samec ořech

3, převlečná matice

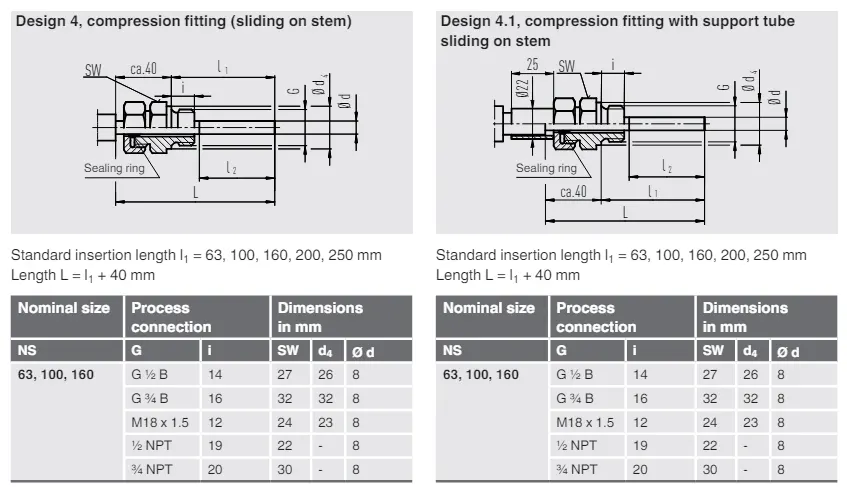

4, kompresní šroubení (posuvné na představci)

5, převlečná matice a volné závitové spojení

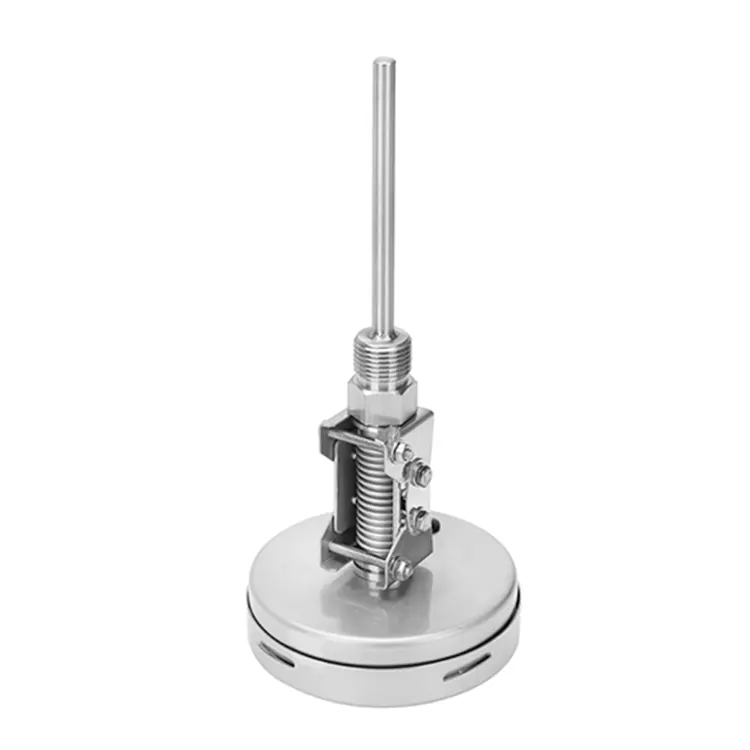

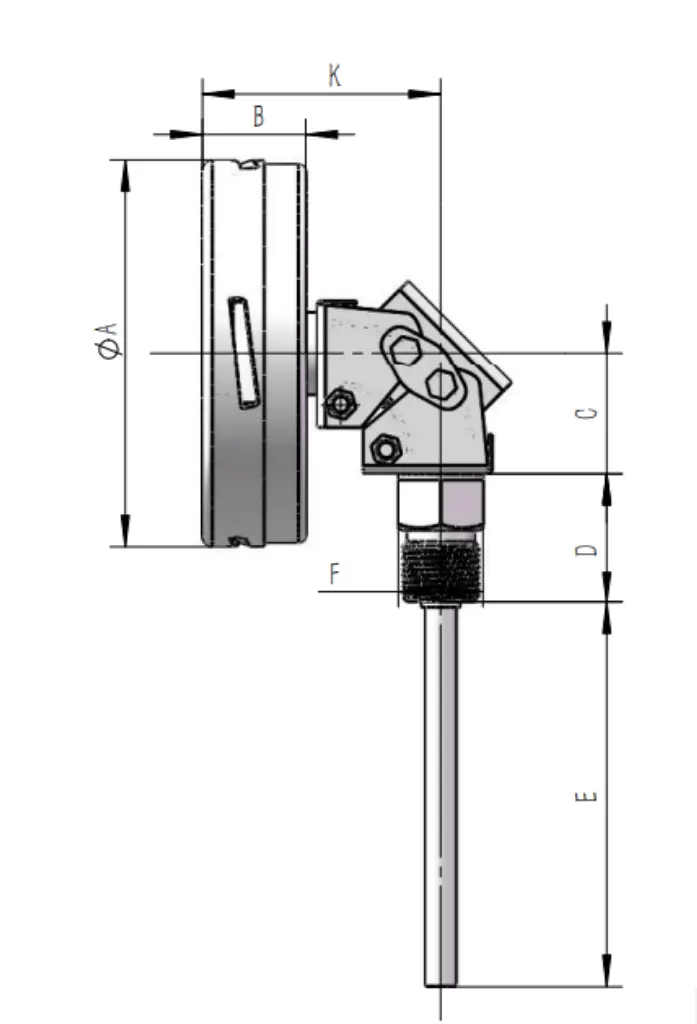

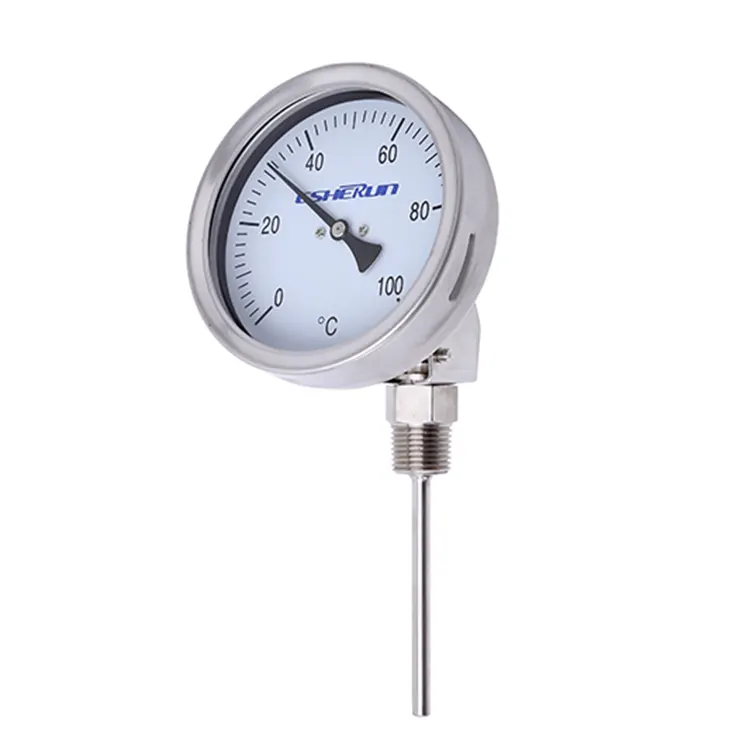

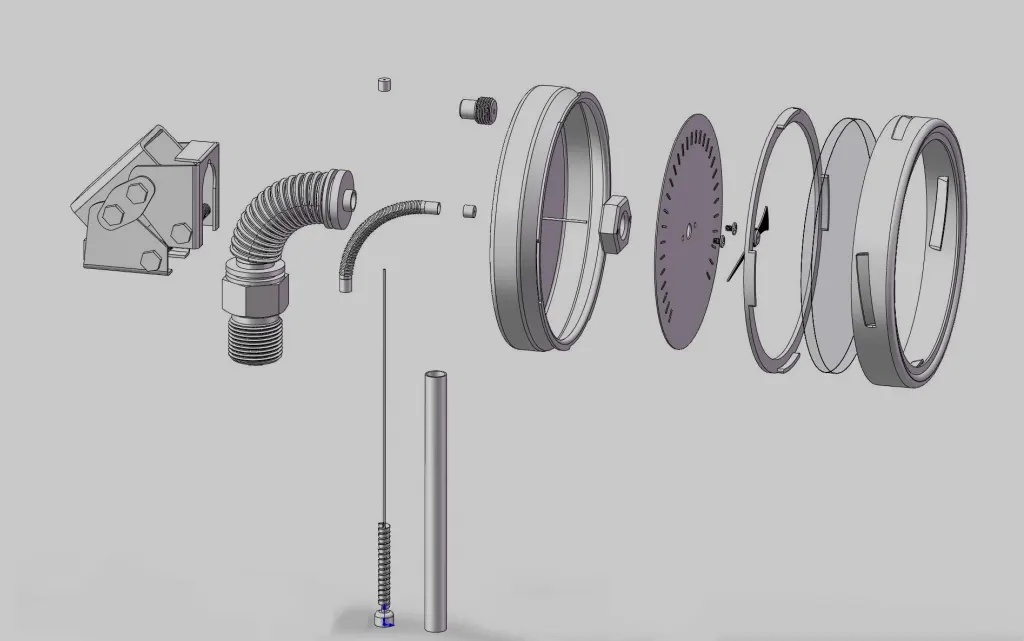

Verze pouzdra s nastavitelným představcem a číselníkem

Otočná o 90° a otočná o 360°

Jednotka (rozsah měřítka)

°C

Volba:

■ °F

■ °C/°F (dvojí stupnice)

■ °F/°C (dvojí stupnice)

Procesní spojení

■ Hladké, bez závitu

■ G ½ B

■ ½ NPT

■ G ½ samice

■ ½ NPT samice

■ M20 x 1,5

■ M24 x 1,5 samice

ostatní na vyžádání

Přesnost

Třída 1 podle EN13190

Práce zazvonila

Nepřetržité zatížení (1 rok)     Měřicí prstenec (EN13190)

Krátká doba (max. 24 h)       Rozsah stupnice (EN13190)

Průměr stonku

6,35 mm

Volba:

■ 6 mm

■ 8 mm

■ 10 mm

■ 12 mm

Ostatní na vyžádání

Délka vložení L1

63 ... 1 000 mm

Minimální/maximální délka závisí na rozsahu měření a průměru

Okno

Přístrojové sklo

NS 63: okno z polykarbonátu

Volba:

Vrstvené bezpečnostní sklo, čirý neštěpící se plast

Nastavení nuly (volitelné)

Na zadní straně pouzdra, vnější pouze pro nastavitelný představec a číselník

Tlumení

Bez

Volba:

S náplní pouzdra glycerin/silikonový olej do max. 250 °C (na sondě)

Smáčené materiály

Vřeteno, procesní připojení   Nerezová ocel 304SS

volba:

nerezová ocel 316L

Nesmáčené materiály

Pouzdro, bajonetový kroužek

Nerezová ocel 304SS (volitelně: nerezová ocel 316L)

Vytáčení

Hliníková bílá, černý nápis

Ukazatel

Hliník, černá

Ochrana proti vniknutí podle IEC/EN 60529

IP65

Volba:

■ IP66

■ IP67

Přípustné teploty

Okolní (u případu)

-40 ... +70 °C (s/bez náplně)

Volba:

■ -50 ... +70 °C

■ -70 ... +60 °C

Skladování a přeprava

-50 … +70 °C

Přípustný provozní tlak na vřetenu

max. 25 bar, statický

Rozsah stupnice ve ℃

Rozsah měření ve ℃

Rozteč stupnice ve ℃

-40 … +60

-30 … +50

1

-40 … +80

-30 … +60

2

-40 … +160

-30 … +140

2

-30 …+50

-20 …+40

1

-30 …+70

-20 …+60

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

-20… +100

0… +80

2

-20… +120

0… +100

2

-20… +140

0… +120

2

-10… +50

0…40

1

0…60

10…50

1

0…80

10…70

1

0 … 100

10…90

1

0…120

10… 110

2

0…150

20… 130

2

0…160

20… 140

2

0…200

20 … 180

2

0 … 250

30… 220

2

0 … 300

30… 270

5

0…400

50… 350

5

0…500

50… 450

5

0…600

100… 500

5
