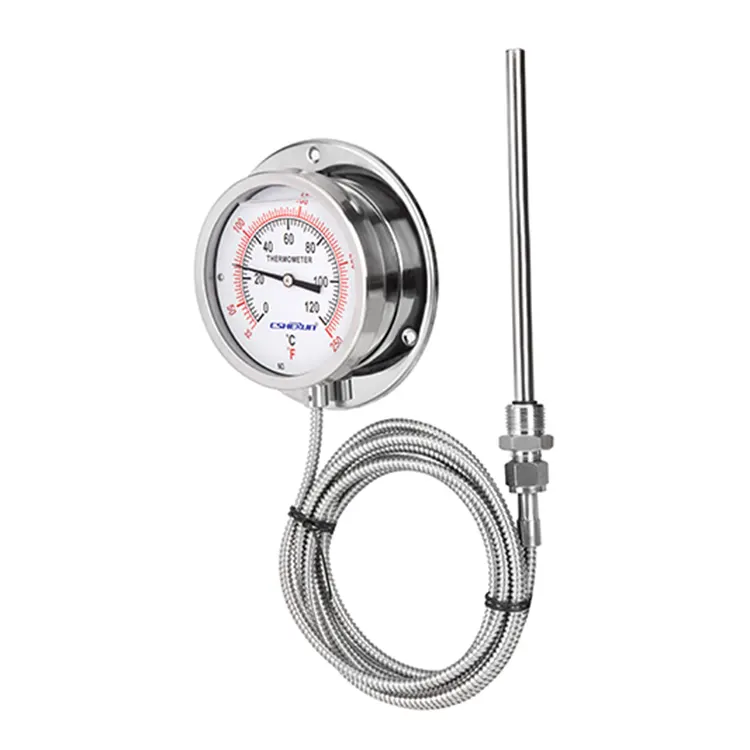

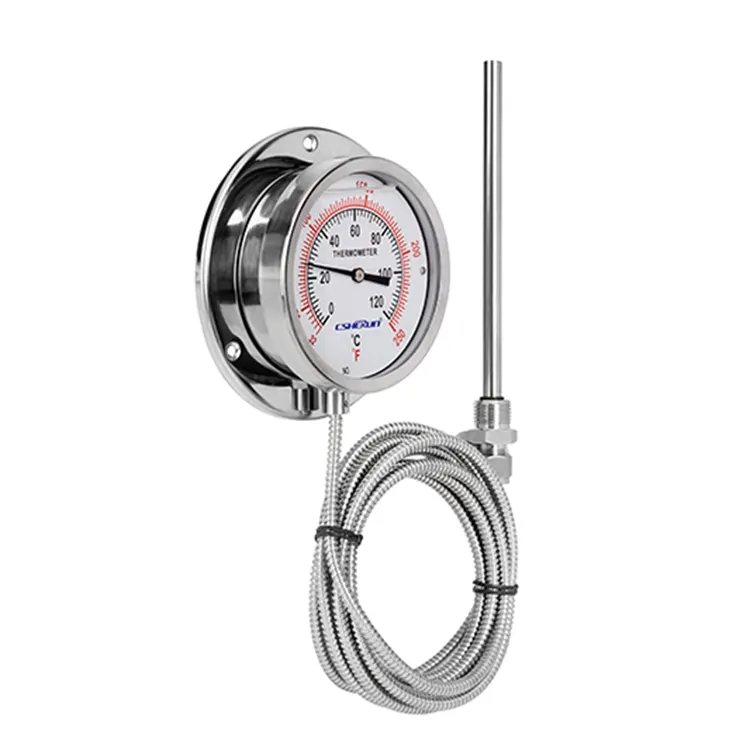

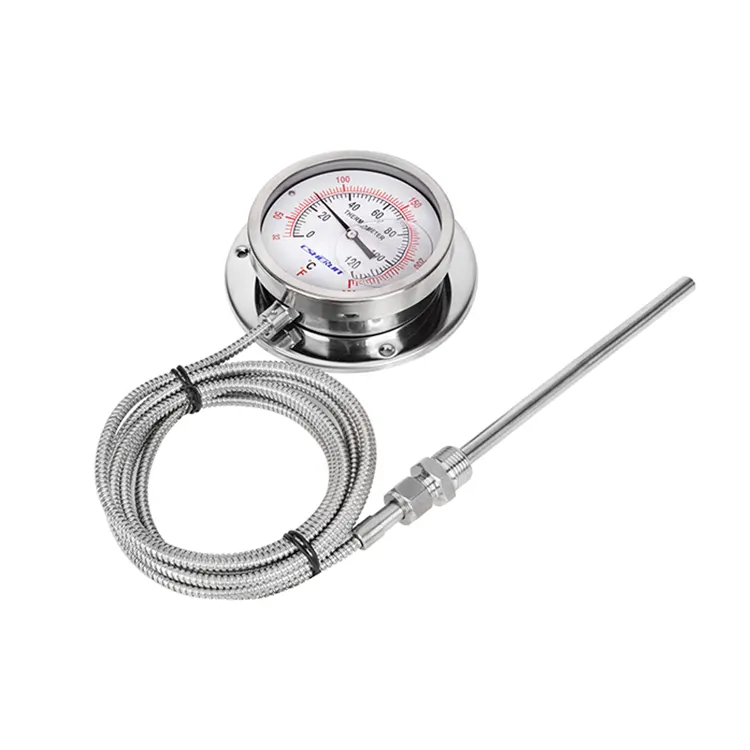

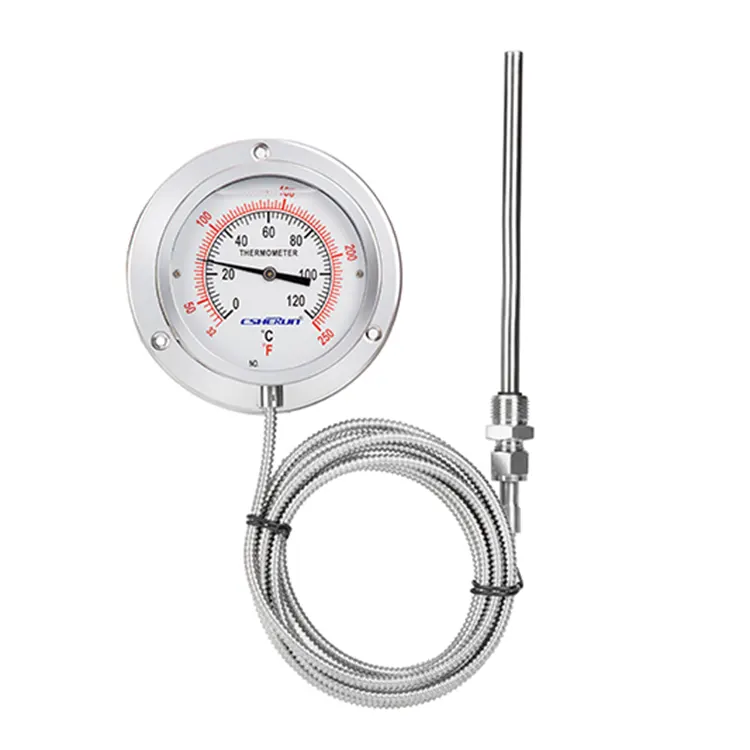

Typ tlaku Teploměr

Design

Princip měření

Systém Bourdonových trubek

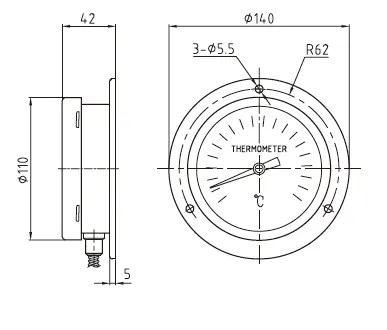

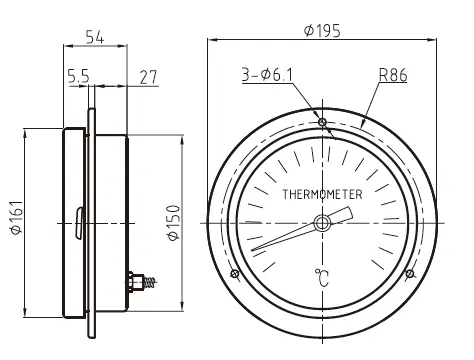

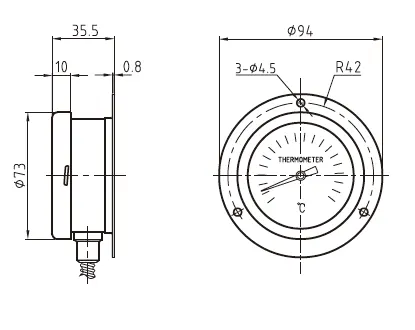

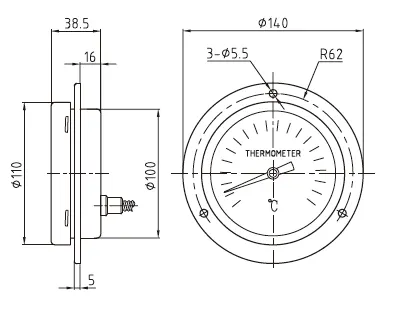

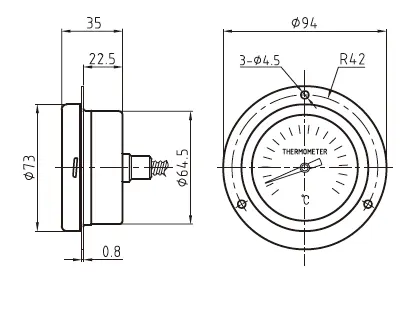

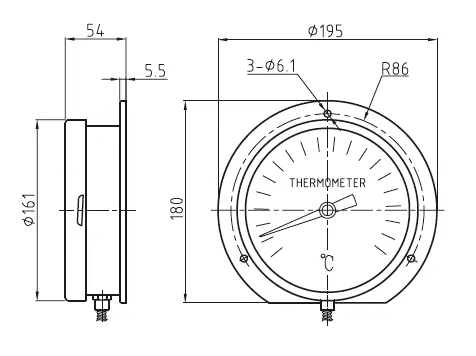

Jmenovitý rozměr v mm

63, 100, 150

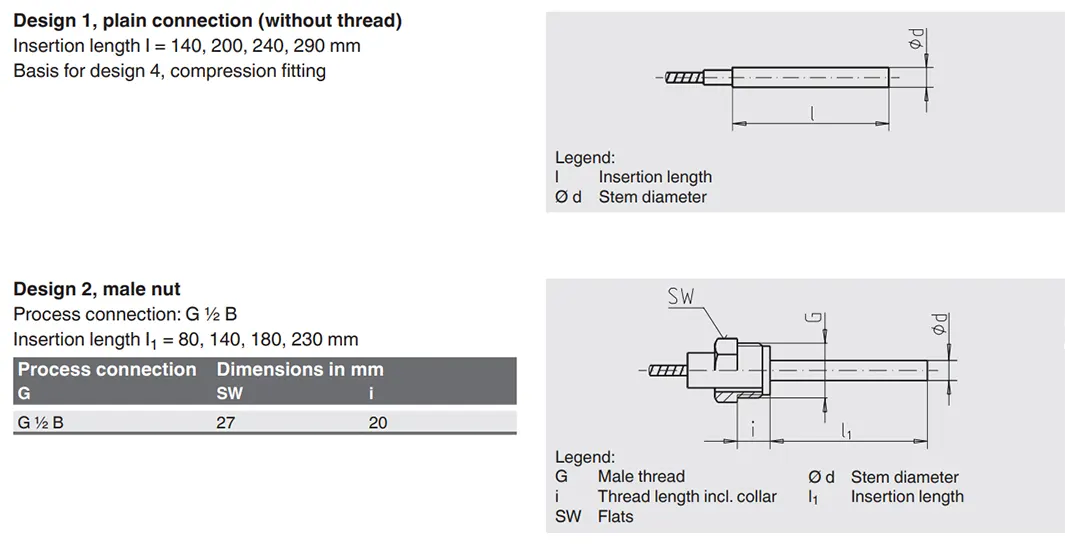

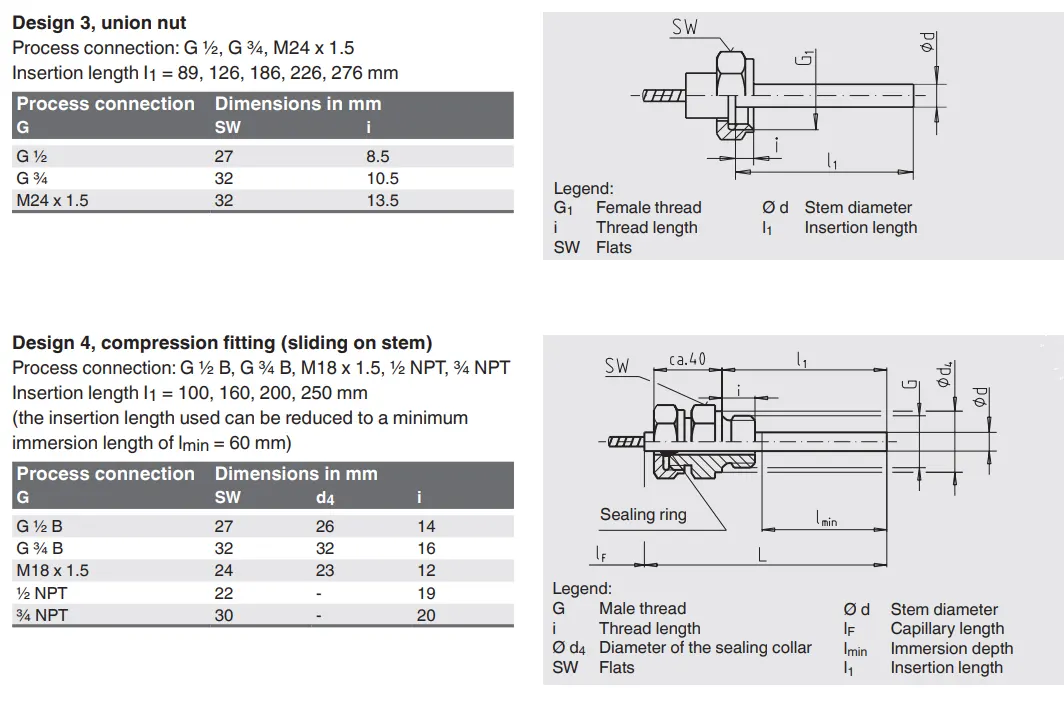

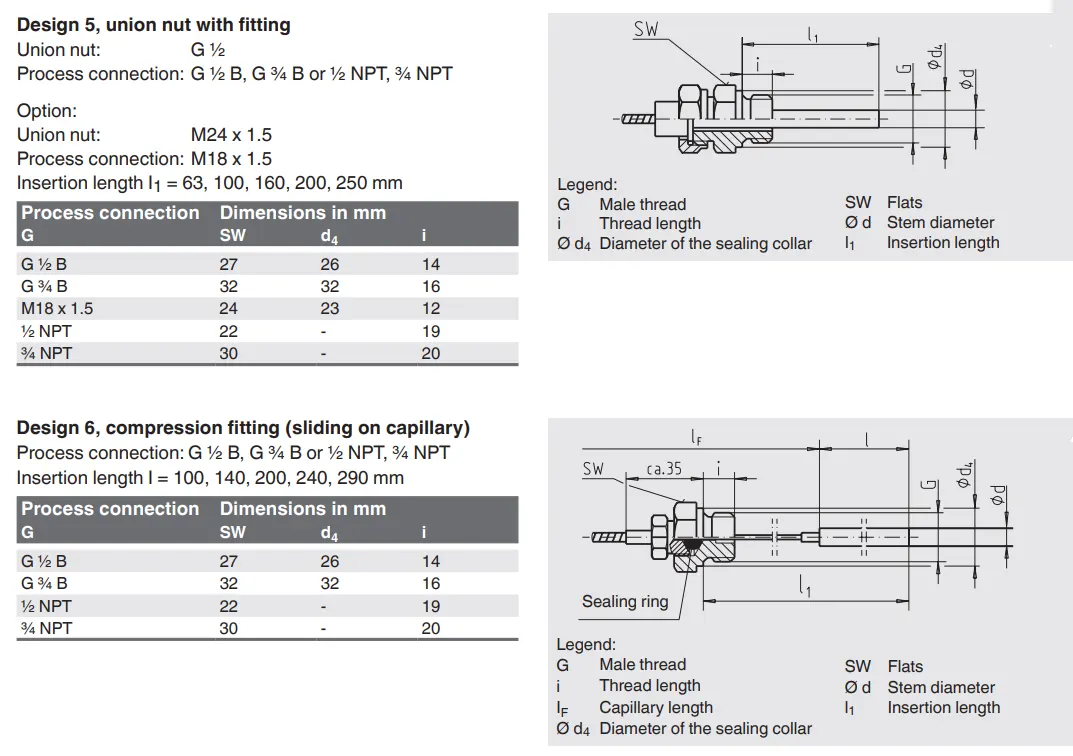

Návrh připojení

1, hladký stonek (bez závitu)

2, samec ořech

3, převlečná matice

4, kompresní šroubení (posuvné na představci)

5, Převlečná matice se šroubením

6, kompresní šroubení (posuvné na kapiláru)

Jednotka (rozsah měřítka)

°C

Volba:

■ °F

■ °C/°F (dvojí stupnice)

■ °F/°C (dvojí stupnice)

Procesní spojení

■ Hladké, bez závitu

■ G ½ B

■ ½ NPT

■ G ½ samice

■ ½ NPT samice

■ M20 x 1,5

■ M24 x 1,5 samice

ostatní na vyžádání

Třída přesnosti

třída 2

Průměr stonku

8mm, Nerezová ocel 316L

Volba

■ 6 mm

■ 6,35 mm

■ 8 mm

■ 10 mm

■ 12 mm

Ostatní na vyžádání

Pouzdro, kroužek na obroučku

Nerezová ocel 304

Volba:

Nerezová ocel 316L

Spojení

Nerezová ocel 316L

Okno

Sklo přístroje: 100, 150

Průhledný plast: 63

Volba:

Vrstvené bezpečnostní sklo, čirý neštěpící se plast

Vytáčení

Hliníková bílá, černý nápis

Ukazatel

Hliník, černá

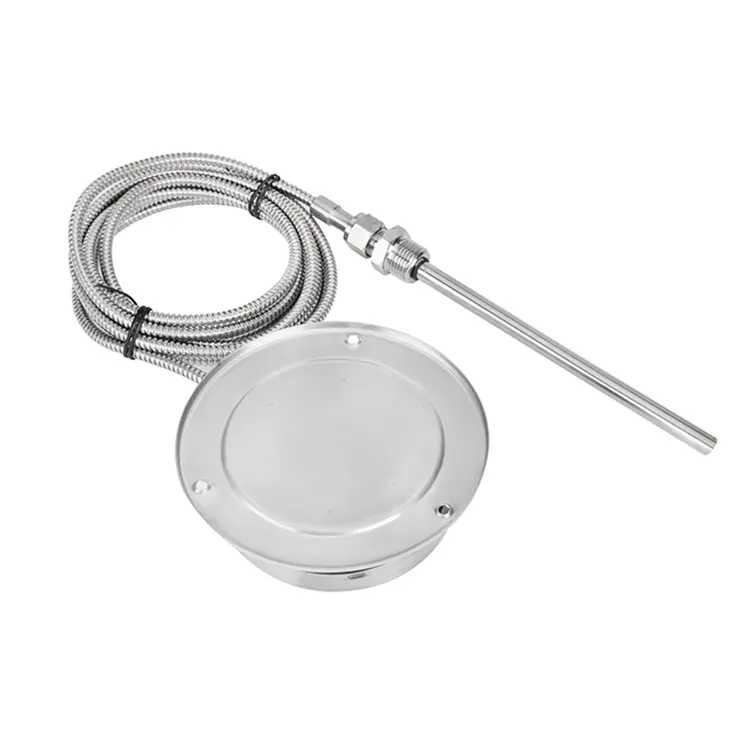

Kapilární vstup

Zadní nebo spodní

Kapilární

Délka dle specifikace zákazníka (max. 10 m), Ø 2 mm, nerezová ocel 1.4571, poloměr ohybu ne menší než 6 mm

Přípustný provoz lis na vřeteno

25 bar max, statický

Ochrana proti vniknutí

IP65 podle IEC 60259 / IEC 529

Provozní podmínky

Rozsah okolní teploty (na pouzdru)

0 ... +40 °C max. (ostatní na vyžádání)

Rozsah skladovacích teplot

Bez vlhčení kapalin                                       ■ -50 ... +70 °C

s kapalinovým tlumením kompatibilním s potravinami                     ■ -20 ... +60 °C

S kapalinovým vlhčením                                          ■ -50 ... +60 °C

Rozsah stupnice ve ℃

Rozsah měření ve ℃

Rozteč stupnice ve ℃

-60 … +40

-50 … +30

1

-40 … +60

-30 … +50

1

-30 …+50

-20 …+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0…60

10…50

1

0…80

10…70

1

0 … 100

10…90

1

0…120

10… 110

2

0…160

20… 140

2

0…200

20 … 180

2

0 … 250

30… 220

5

0 … 300

30… 270

10

0…400

50… 350

10
