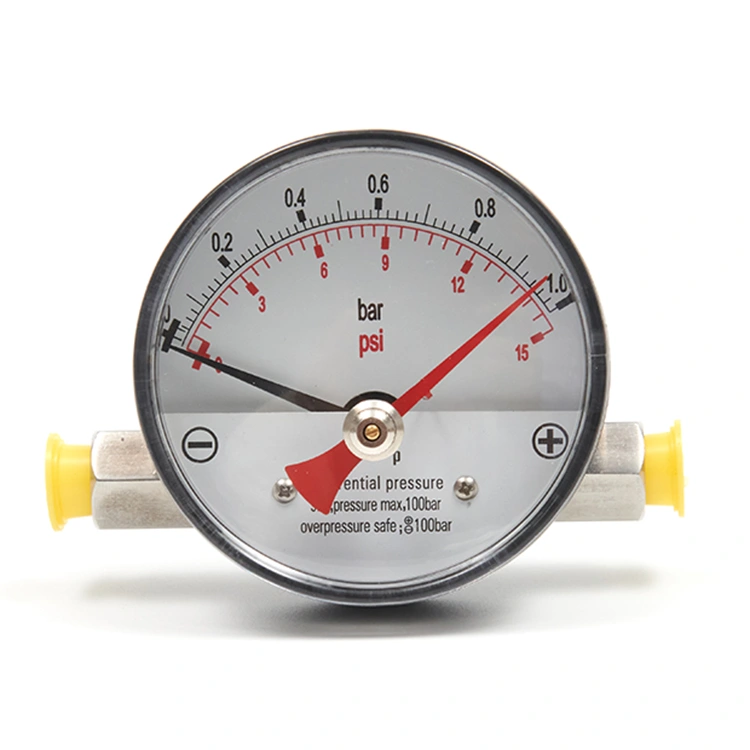

Diferenční tlakoměr s magnetickým pístem-model DP80 se vyznačuje konstrukcí magnetického pístu, která zvyšuje citlivost a přesnost tlakoměru. Tato inovativní funkce umožňuje plynulejší a citlivější pohyb ukazatele, což vám poskytuje přesné údaje i v náročných prostředích.
Model DP80, zkonstruovaný tak, aby vydržel náročné průmyslové použití, se může pochlubit odolnou celokovovou konstrukcí, která zajišťuje dlouhotrvající výkon. Jeho konstrukce s magnetickým pístem také minimalizuje tření a opotřebení, prodlužuje životnost měřidla a snižuje požadavky na údržbu.
Jako přední výrobce diferenčních tlakoměrů se CSHERUN Factory zavázala poskytovat vysoce kvalitní produkty a výjimečné služby zákazníkům. Náš model DP80 je navržen a vyroben tak, aby splňoval přísné normy průmyslového sektoru a zajistil spolehlivost a přesnost vašich potřeb měření tlaku.
Ať už působíte v ropném a plynárenském, chemickém, energetickém průmyslu nebo v průmyslu úpravy vody, diferenční tlakoměr s magnetickým pístem – model DP80 – je vaším důvěryhodným řešením pro přesné měření tlaku. Kontaktujte CSHERUN Factory ještě dnes, abyste se dozvěděli více o našich produktech a službách.
●Pro plynná a kapalná média, která nejsou vysoce viskózní nebo krystalizující
●Filtrační systémy
●Monitorování čerpadla
●Chladicí okruhy
● Potrubní systémy
●Rozsahy měření diferenčního tlaku 0 ... 400 mbar až 0 ... 10 bar
●Kompaktní systémové pouzdro z nerezové oceli, vhodné pro vysoké pracovní tlaky (statické tlaky), volitelně 100, 250 popř 400 bar
●Bezpečnost proti přetížení na obou stranách na maximum pracovní tlak
●Pouzdro systému a indikátoru je vyměnitelné na místě
●Dodatečně lze namontovat až 2 jazýčkové kontakty a upraveny na místě
Montáž podle nalepených symbolů
⊕ vysoký tlak, ⊖ nízký tlak

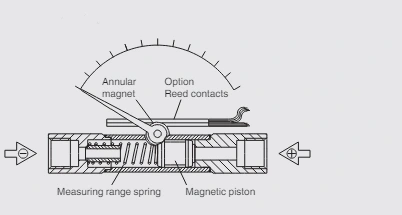

Tlaky p1 a p2 působí na ⊕ a ⊖ straně měřicí komory, oddělené tlakově zatíženým magnetickým pístem nebo magnetickým pístem.
Rozdíl tlaků způsobí axiální pohyb (vychýlení) pístu podporovaného pružinou měřicího rozsahu.
Prstencový magnet namontovaný na ukazateli přístroje sleduje magnet integrovaný v pístu, takže každé poloze pístu je přiřazena definovaná poloha ukazatele.
Tato konstrukce umožňuje úplné mechanické oddělení měřicího systému a indikace při eliminaci jakéhokoli úniku ven.
Objemový průtok ze strany ⊕ na stranu ⊖ v měřicí komoře je minimalizován mechanickým provedením a nebude narušovat standardní procesy.
|
Jmenovitá velikost (mm) |
80 |
|
|
Rozsahy měřítek |
0 ... 400 mbar až 0 ... 10 bar |
|
|
Přesnost indikace |
± 3 % plné hodnoty se zvyšujícím se diferenčním tlakem |
|
|
Max. pracovní tlak (statický tlak) |
■ 100 bar ■ 250 bar ■ 400 bar |
|
|
Bezpečnost proti přetížení |
na obou stranách na maximální pracovní tlak |
|
|
Přípustná teplota |
Okolní prostředí: 0 ... +60 °C Střední: maximálně +100 °C |
|
|
Ochrana proti vniknutí podle IEC/EN 60529 |
lP54 |
|
|
Navlhčené materiály |
Měřicí komora s tlakovou přípojkou Nerezová ocel 1.4571, 2 x G ¼ samice, na pravé a levé straně, in-line (EN 837-1/7.3) ■ Další tlaková připojení přes vnitřní nebo vnější závit ■ Spodní nebo zadní montáž, ⊕ připojení vlevo ■ Jemný filtr integrovaný v přípojce ⊕
Přítlačný prvek Tlačná pružina, nerezová ocel 1.4310
Magnetický píst Píst Nerezová ocel 1.4571, magnet: tvrdý ferit |
|
|
Nesmáčené materiály |
Ciferník Hliník, bílý, nápis: Stupnice, vnější strana černá (bar), vnitřní červená (psi) Ukazatel Hliník, černý Okno Průhledný plast, který se nedrolí, zaklapávací v pouzdře |
|
|
Montáž |
Montáž pomocí: ■ Pevné měřicí čáry ■ Montážní příruba panelu ■ Držák pro montáž na přístroj pro montáž na stěnu |
|
