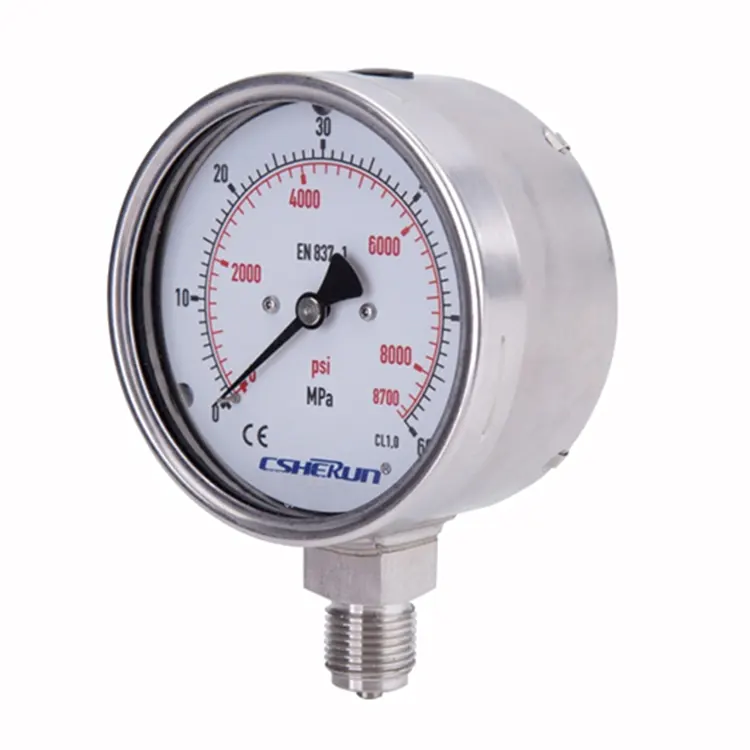

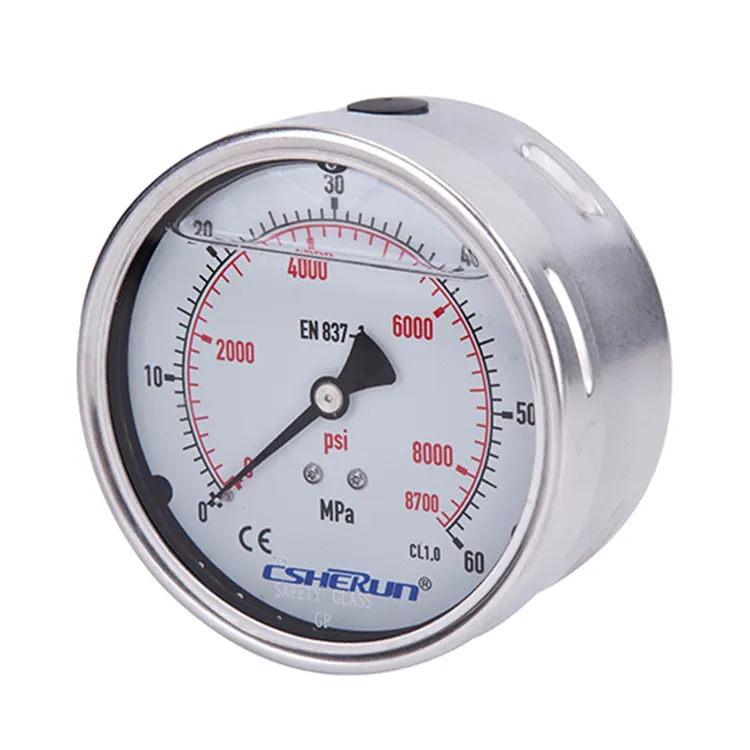

Pokročilý bezpečnostní tlakoměr vyrobený v Číně se primárně používá pro přesné měření tlaku plynu. Má schopnost měřit jak mikrotlak, tak do určité míry poskytovat ochranu proti přetlaku, což zajišťuje bezpečnost a spolehlivost v různých aplikacích. Toto měřidlo je vyrobeno z materiálů z nerezové oceli a nabízí výjimečnou životnost a odolnost proti korozi, díky čemuž je vhodné pro drsná a náročná prostředí.
Bezpečnostní tlakoměr je široce používán v mnoha průmyslových odvětvích, mimo jiné v ropném a plynárenském průmyslu, chemickém a petrochemickém průmyslu, energetice a také v technologii čištění vod a odpadních vod. Jeho všestrannost a spolehlivost z něj činí nezbytný nástroj pro zajištění bezpečného a efektivního provozu různých systémů a procesů v těchto kritických sektorech.
Bezpečnostní tlakoměr z renomované čínské továrny CSHERUN nabízí možnosti přizpůsobení, aby vyhovoval vašim konkrétním potřebám. Při zadávání objednávky máte možnost si vybrat speciální označení číselníku podle vašich preferencí. Navíc na požádání můžeme na ciferník vytisknout personalizované logo vaší společnosti, které dodá vašemu vybavení nádech profesionality a identity značky. S CSHERUN získáte nejen vysoce kvalitní produkt, ale také personalizované služby přizpůsobené vašim požadavkům.
● Zvýšené bezpečnostní požadavky na osobní ochranu
● S pouzdrem naplněným kapalinou pro aplikace s vysokým dynamickým tlakovým zatížením nebo vibracemi
● Pro plynná a kapalná agresivní média, která nejsou vysoce viskózní nebo nekrystalizující, také v agresivním prostředí
● Ropný a plynárenský průmysl, chemický a petrochemický průmysl, energetika a také technologie vody a odpadních vod
● Bezpečnostní verze s pevnou přepážkou navrženou v souladu s požadavky a zkušebními podmínkami EN 837-1
● Vynikající stabilita při zatížení a odolnost proti nárazům
● Kompletně z nerezové oceli
● Rozsah stupnice od 0 … 0,6 do 0 … 1 000 bar
|
Maximální hodnota na stupnici tlakoměru (bar) |
≤25 |
＜25 až ≤600 |
＜600 až ≤1000 |
|
Počet tlakových cyklů |
120 000 |
100 000 |
30 000 |
|
Design |
EN837-1 |
|
|
Jmenovitý rozměr v mm |
63, 100, 160 |
|
|
Třída přesnosti |
NS 63: 1,6 NS 100, 160: 1,0 |
|
|
Rozsahy měřítek
|
NS 63: 0 ... 1 až 0 ... 1 000 bar NS 100: 0 ... 0,6 až 0 ... 1 000 bar nebo všechny ostatní ekvivalentní rozsahy vakua nebo kombinovaného tlaku a vakua |
|
|
Omezení tlaku
|
NS 63: Stálý: 3/4 x hodnota plného rozsahu Kolísání: 2/3 x hodnota plného rozsahu Krátká doba: Hodnota v plném rozsahu
NS 100: Stálý: Hodnota plného rozsahu Kolísající: 0,9 x hodnota plného rozsahu Krátký čas: 1,3 x hodnota plného rozsahu |
|
|
Přípustná teplota
|
Okolní: -40 … +60 °C s nenaplněnými nástroji -20 … +60 °C s nástroji s glycerinovou náplní
Střední: +200 °C maximálně s nenaplněnými nástroji +100 °C maximálně s naplněnými nástroji |
|
|
Teplotní efekt |
Když se teplota měřicího systému odchyluje od referenční teploty (+20 °C): max. ±0,4 %/10 K plné hodnoty stupnice |
|
|
Ochrana proti vniknutí podle normy IEC/EN 60529 |
IP65 (nástroje se zadním připojením: IP54) |
|
|
Procesní spojení
|
Nerezová ocel 316L (NS 63: 1.4571) Spodní držák (radiální) nebo spodní zadní držák NS 63: G ¼ B (samci), SW 14 NS 100: G ½ B (samci), SW 22 |
|
Přítlačný prvek |
Nerezová ocel 316L typu C nebo spirálového typu |
|
Hnutí |
Nerez |
|
Vytáčení |
Hliník, bílý, černý nápis NS 63 s dorazem ukazatele |
|
Ukazatel |
Hliník, černá |
|
Věc |
Nerezová ocel, s pevnou přepážkou (pevná přední část) a vyfukovací zadní stranou, rozsah stupnice ≤ 0 ... 16 bar (spodní upevnění) s kompenzačním ventilem k odvzdušňovacímu pouzdru |
|
Okno |
Vrstvené bezpečnostní sklo (NS 63: Polkarbonát) |
|
Kroužek |
Bajonetový kroužek, nerezová ocel |
|
Plnicí kapalina |
Glycerin (směs glycerinu a vody pro rozsahy stupnice ≤ 0 ... 2,5 bar) |
■ Jiné procesní připojení
■ Montáž na membránová těsnění, viz recenze produktu membránová těsnění
■ Měřicí systém Monel
■ Montážní příruba panelu, nerezová ocel nebo leštěná nerezová ocel
■ Očka pro povrchovou montáž na zadní straně, nerezová ocel
■ Okolní teploty -40 °C: Silikonová olejová náplň
■ Vstupní krytí IP66, IP67
■ Tlakoměr s Bourdonovou trubicí se spínacími kontakty
